YZDITEC en BABE HOUSE: Ingeniería de espacios libres extremos

Evento: BABE HOUSE, centro de entretenimiento en Zunyi.

Alcance: Automatización de escenarios multieje diseñada a medida — pantallas LED con riel motorizado, estructuras de iluminación cinética, plataformas de DJ automatizadas

Superficie del sitio: Más de 1000 m² de cobertura de pantallas LED sobre rieles motorizados.

1. Descripción general

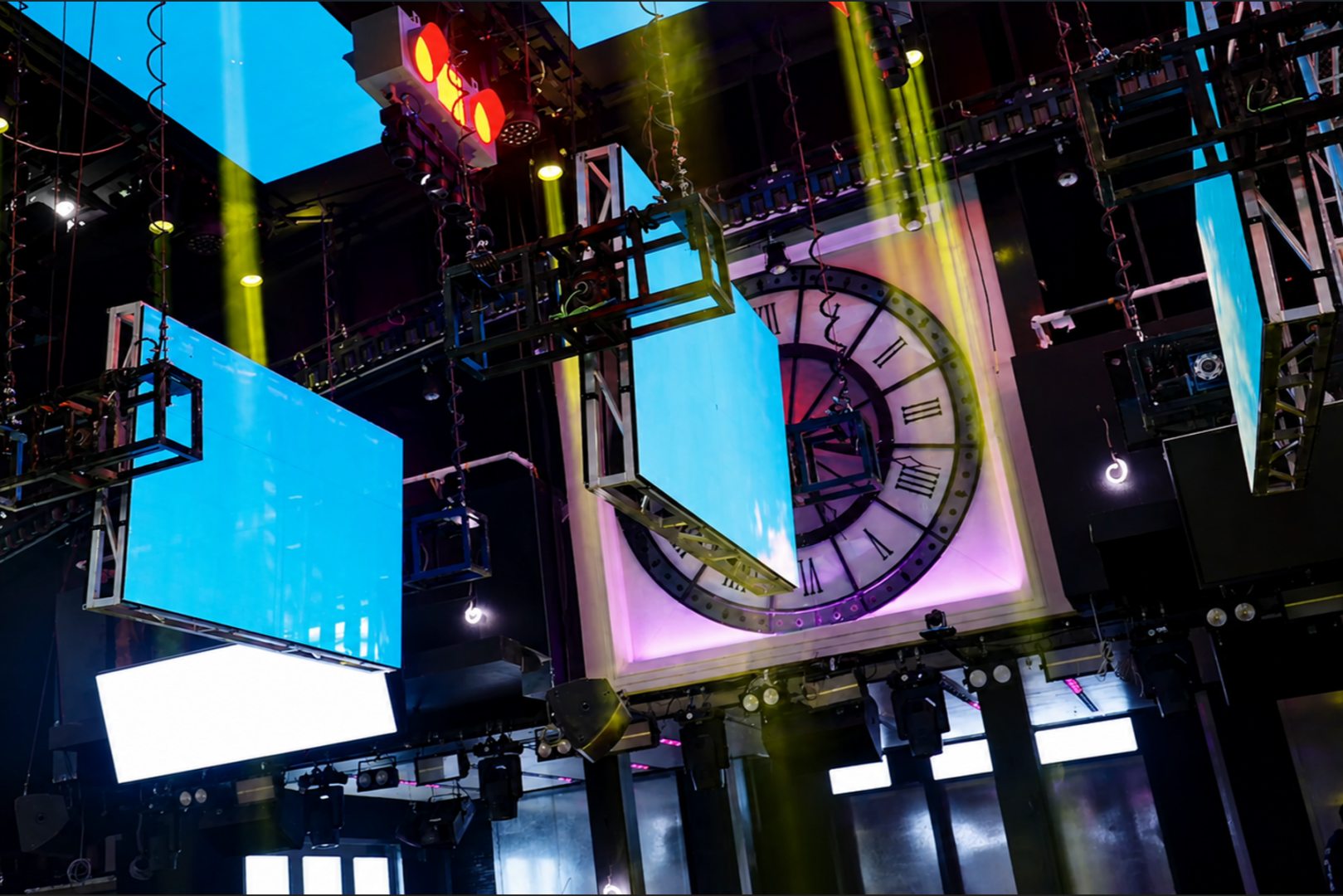

BABE HOUSE solicitó un local completo Pantalla LED cinética sistema: pantallas curvas transparentes que se deslizan y se elevan sobre rieles motorizados, cerchas de iluminación Plataformas de DJ automatizadas que se elevan y giran sobre su eje, y plataformas de DJ que descienden desde arriba. YZDITEC fue contratada para diseñar, construir y controlar todo el sistema en un espacio mucho más reducido de lo que sugerían los planos.

2. El desafío

La puesta en marcha in situ reveló espacios libres muy por debajo de lo previsto: aproximadamente 15 cm entre una pantalla móvil y la pared, con una estructura de iluminación triangular montada debajo de la superficie de la pared directamente en la trayectoria de la pantalla. La pantalla tenía que pasar por encima de la estructura y luego hacer una transición suave a una orientación vertical, descendiendo a lo largo de un plano horizontal mientras las áreas de audiencia flanqueaban ambos lados. Cualquier error de cálculo significaba riesgo de colisión en un local de espectáculos en vivo.

3. La solución YZDITEC

a. Control de movimiento — Sistema de guerreros negros — diseñado a medida para el sitio

• Simulación 3D y previsualización en Pando, propiedad de YZDITEC software de control de espectáculosmodelar cada espacio libre antes de la instalación
• Un edificio construido específicamente para este fin. algoritmo de calibración multipuntomapeando cada zona de interferencia e introduciéndola en la lógica de control en tiempo real para un movimiento sin colisiones.
• Servoaccionamientos con codificador absoluto con retroalimentación de circuito cerrado para un posicionamiento con precisión milimétrica.
• Bus de comunicación EtherCAT posibilitando un control de movimiento multieje sincronizado y de latencia cero.

b. Sistemas mecánicos: construidos según la geometría exacta del recinto.

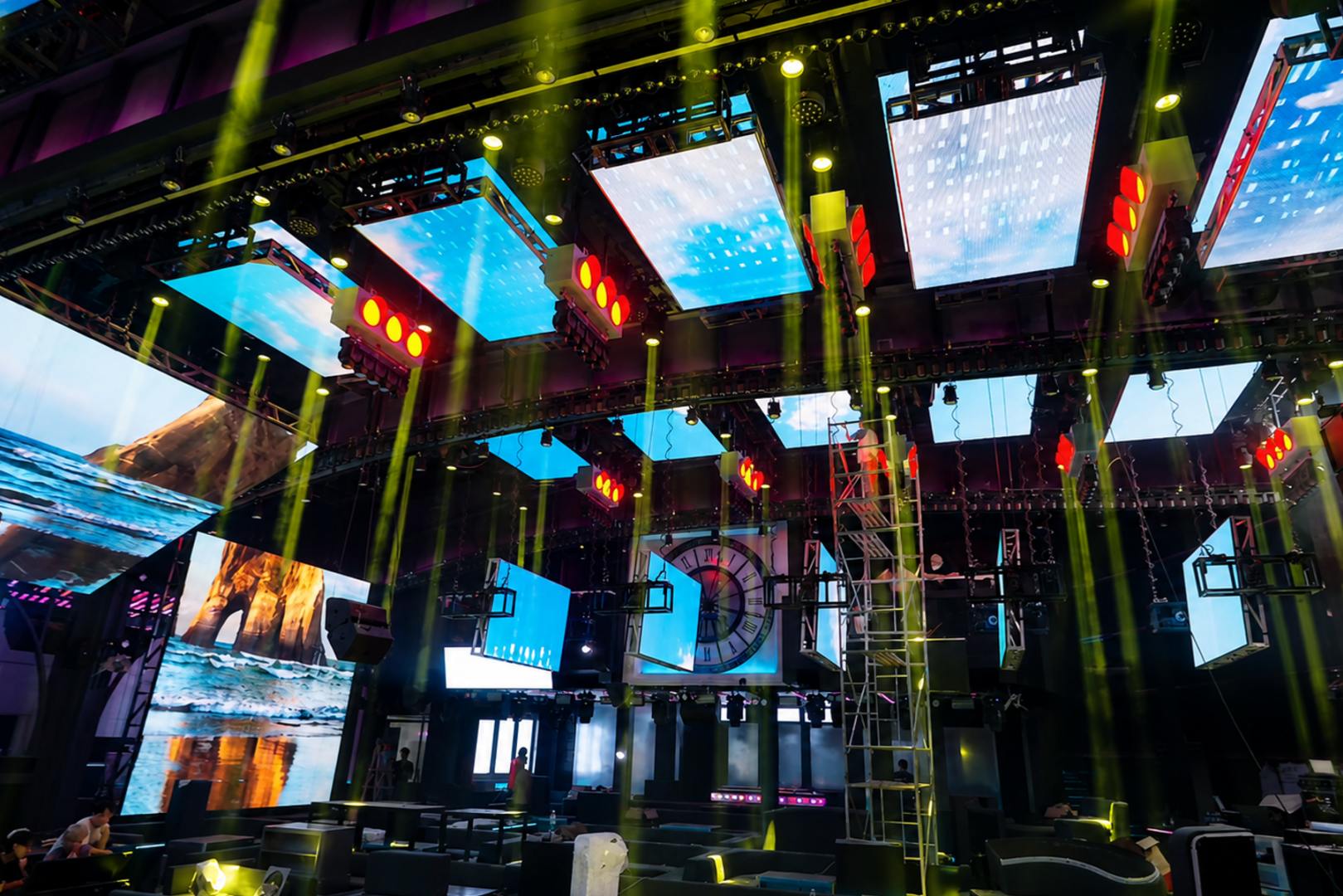

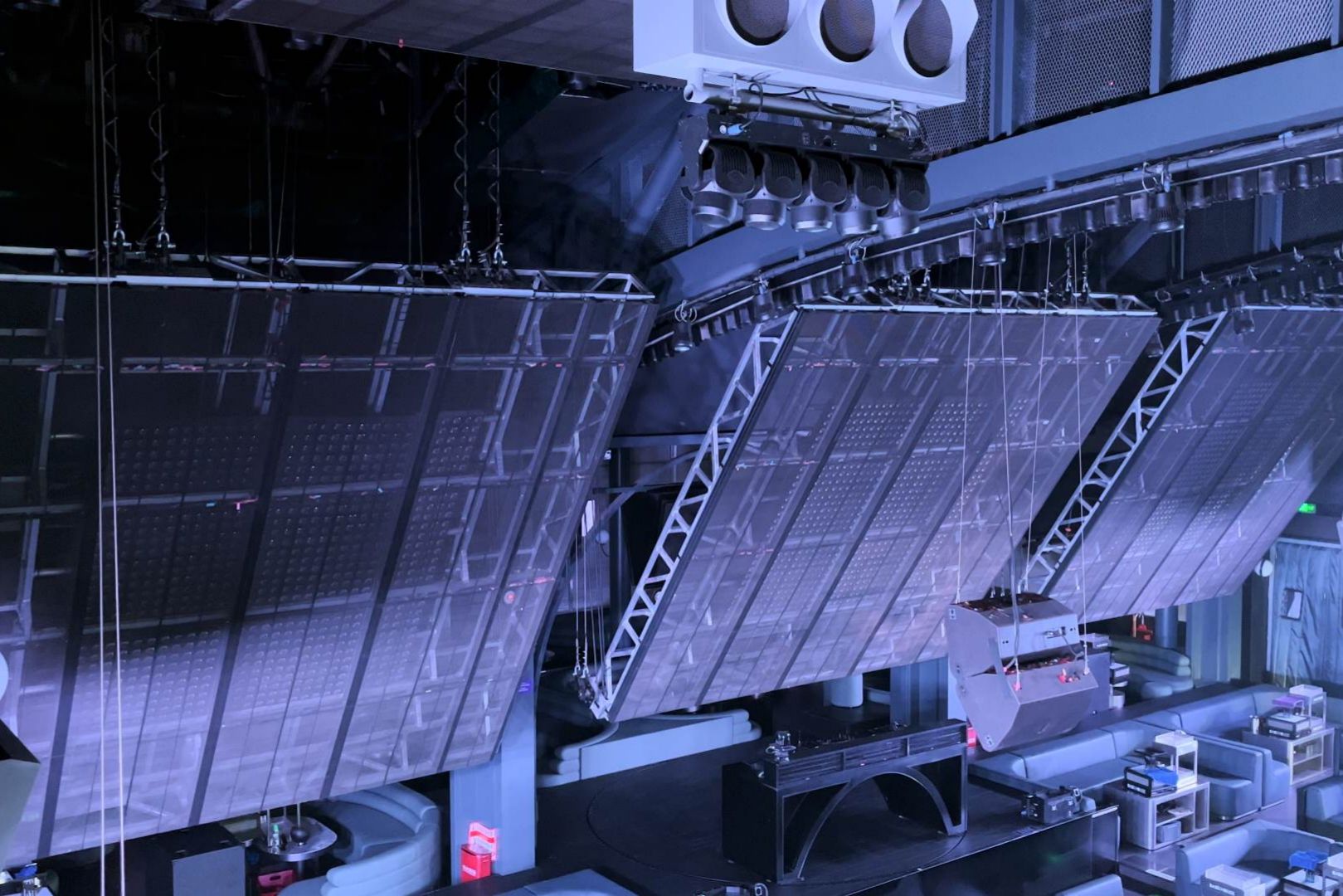

• Sistema de vagonetas motorizadas: 42 m de vía en 3 grupos, velocidad de desplazamiento de 0,13 m/s, que acciona 3 pantallas LED transparentes curvas.
• Dual cabrestante de etapa servo Elevador por pantalla (2,9 kW fijos + 4,4 kW tranvía motorizado-montado), recorrido de 6,5 m, capacidad de carga de 870 kg

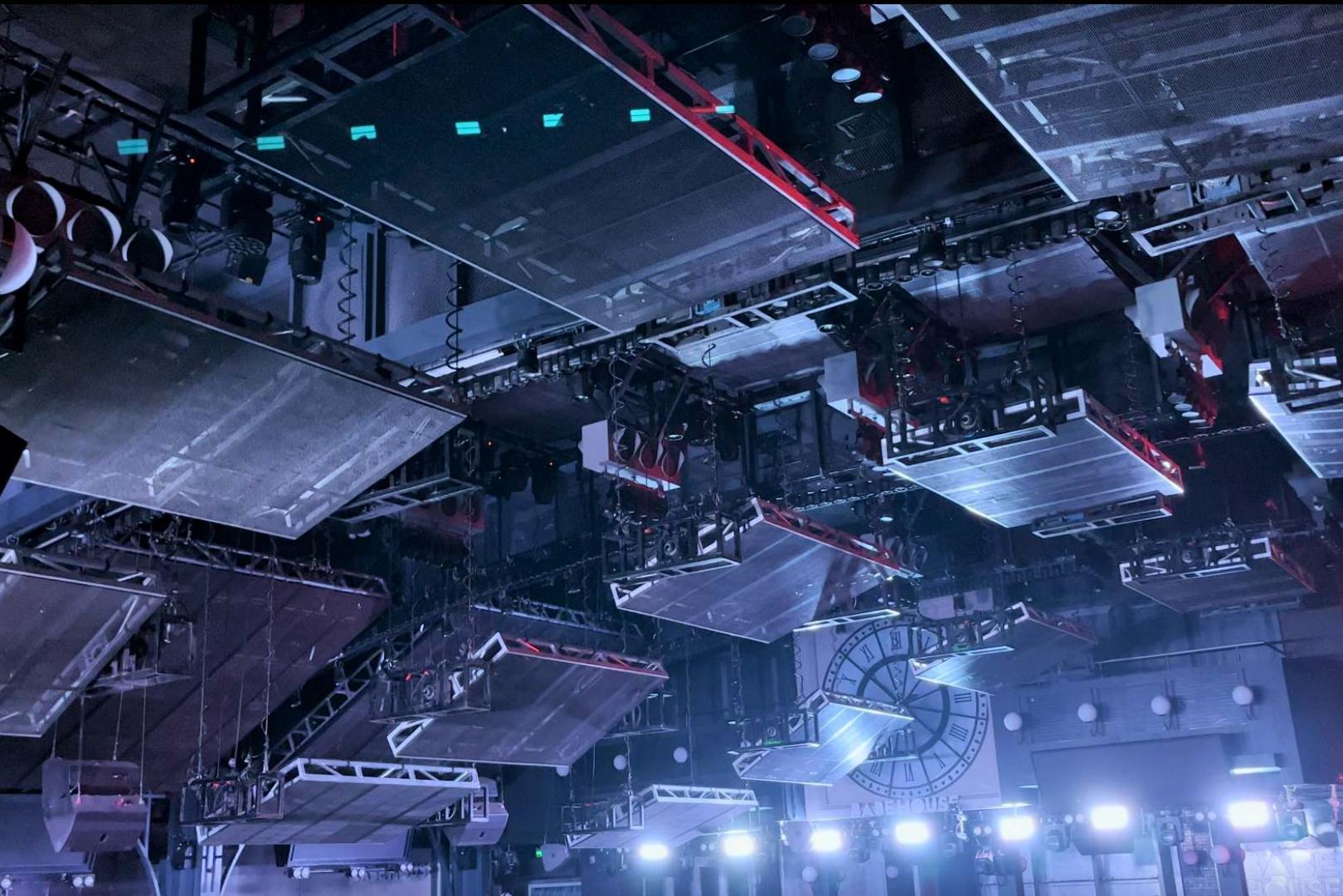

• 15 unidades de estructura de iluminación cuadrada que combinan elevación CNC (recorrido de 6,5 m) y rotación interna.
• Aéreo cabina de DJ Sistema de elevación: recorrido de 8 m, carga de 250 kg.
• Plataforma elevadora: rango de altura de 400 a 1500 mm, recorrido de 1100 mm.
• Mesa de DJ giratoria: Φ3.900 mm, rotación recíproca de 360°, velocidad ajustable hasta 30 segundos/revolución

  ---



4. Resumen del proyecto

• 42 unidades de movimiento controladas individualmente en cinco tipos de sistemas mecánicos.
• Más de 1000 m² de cobertura de pantallas LED con rieles sincronizados
• Elevación, rotación, deslizamiento sobre riel curvo e inclinación: todo combinado en una línea de tiempo de control unificada.
• Rendimiento sin colisiones en una zona de separación inferior a 15 cm.

5. El resultado

Cada pantalla, estructura y plataforma se movió exactamente según lo programado: con fluidez, sincronización y sin colisiones, incluso en los pasillos más estrechos del recinto. El proyecto refleja el enfoque de ingeniería fundamental de YZDITEC: no hay dos recintos con la misma geometría, por lo que ni la mecánica ni la lógica de control son estándar. Cada sistema, desde la configuración del polipasto hasta el algoritmo de calibración, se diseñó a medida en función de las limitaciones específicas del lugar.

Acerca de YZDITEC

YZDITEC diseña y fabrica polipastos de cadena servoaccionados, Sistemas de control basados ​​en EtherCAT, y Software de simulación de escenarios 3D, ofreciendo servicios totalmente personalizados soluciones de automatización Para eventos en vivo y espacios de entretenimiento en todo el mundo. Contáctanos para hablar sobre las necesidades específicas de tu local.

Observa la precisión detrás de cada movimiento.
