Plataforma cinética aérea | Gurugram, India—A - Centro de convenciones DOT por GNH

Descripción general

A DOT by GNH es un espacio de convenciones y eventos de primera categoría en Gurugram, construido para galas a gran escala, producciones corporativas y banquetes de alto perfil. El encargo requería una estructura cinética aérea instalada permanentemente capaz de transformar la geometría aérea de la sala en cualquier evento dado, no a través de cambios de escenografía, sino a través de un sistema de aparejo motorizado totalmente programable y recuperable.

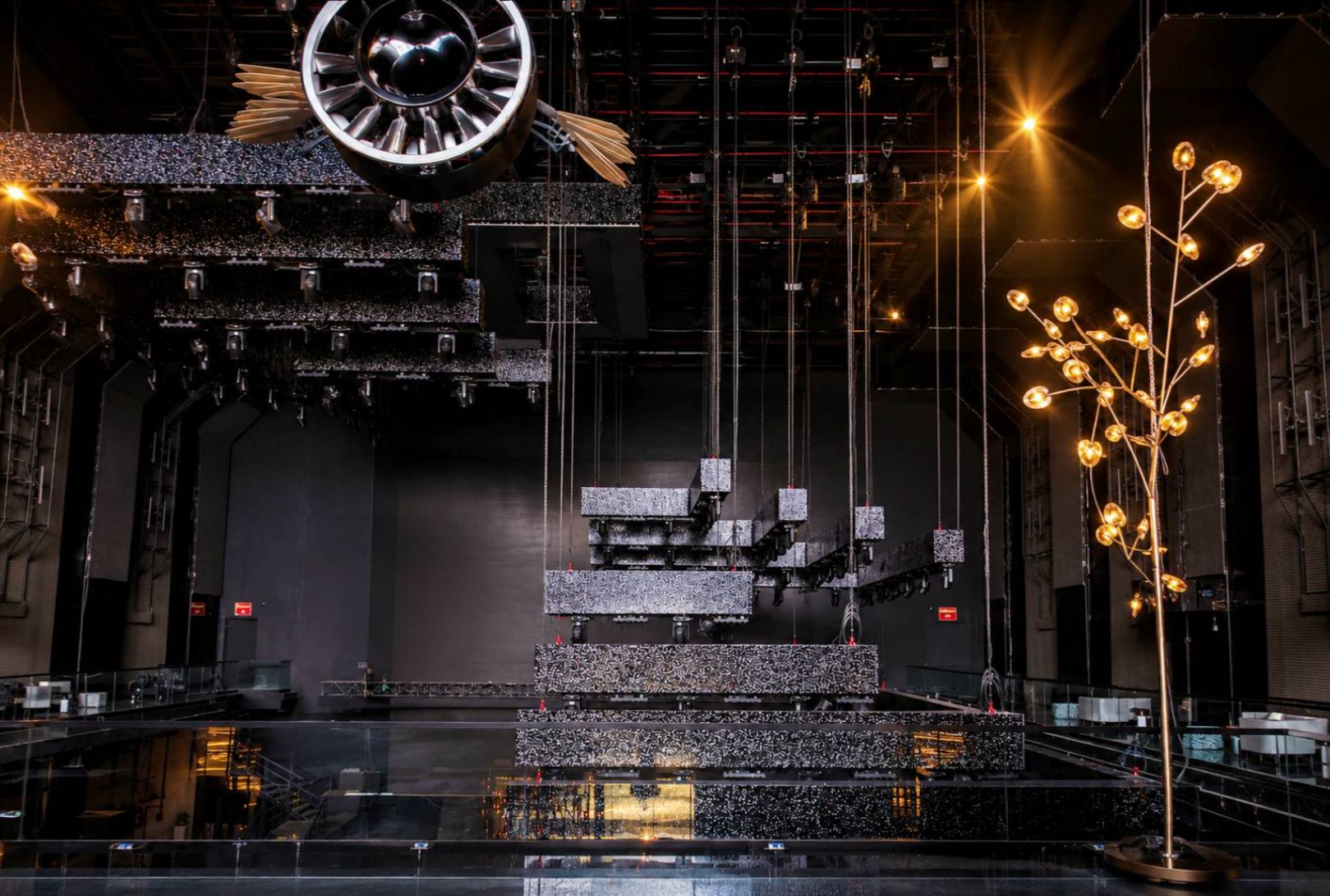

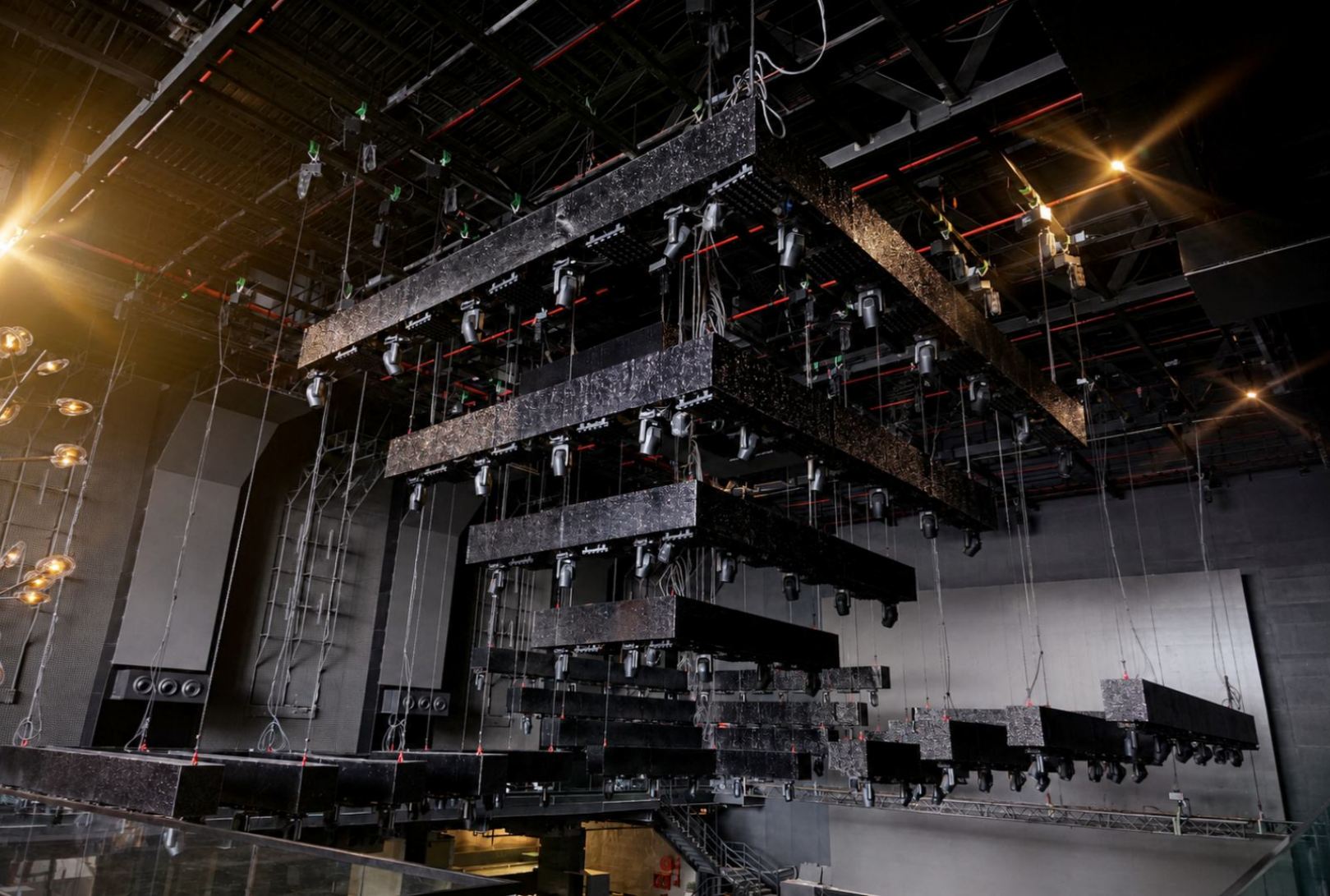

YZDITEC suministró y puso en marcha un eje de 48 servo elevador sistema Controla 16 anillos de estructura rectangular dispuestos en 4 conjuntos independientes. Cada anillo es programable individualmente en cuanto a altura de elevación, ángulo de inclinación y desplazamiento de altura. El movimiento en toda la estructura se ejecuta de forma sincronizada o escalonada: diferentes anillos se mueven a diferentes posiciones simultáneamente y de forma fiable con una sola señal.

Especificación del sistema

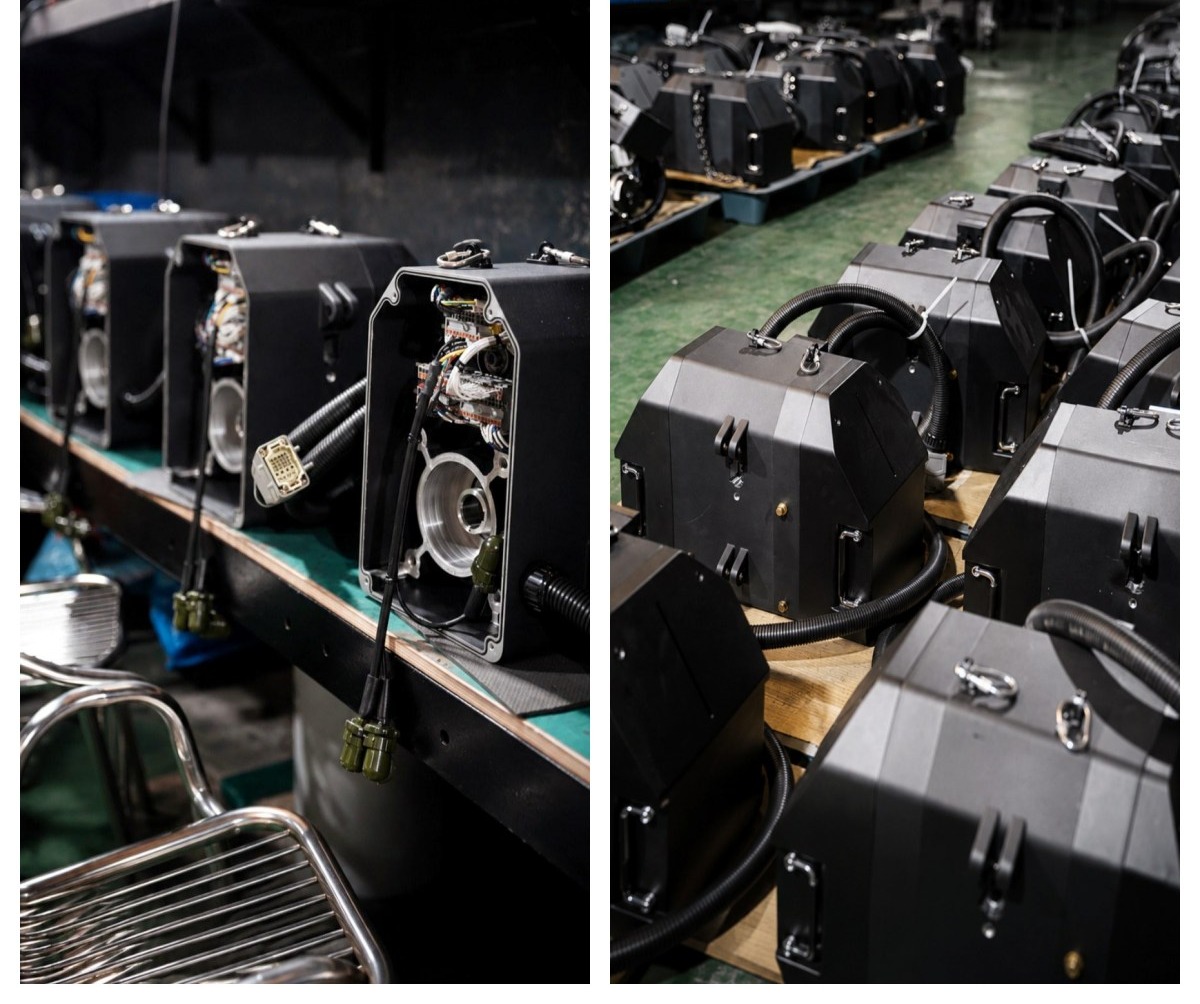

• 48 × polipastos de cadena servoaccionadosCertificado BGV C1
• Carga de trabajo segura (SWL) nominal: 500 kg por polipasto
• Recorrido máximo: 15 m
• Codificadores absolutos; precisión de posicionamiento de ±1 mm
• 16 anillos de celosía rectangulares, organizados en 4 matrices de 4
• Parámetros programables por anillo: elevación, inclinación, desplazamiento de altura
• Modos de ejecución: totalmente sincronizados o escalonados en cualquier combinación de ejes.

Control y previsualización

Antes de la instalación, se realizó una previsualización del montaje completo.Pando 3D Software— un entorno de simulación 1:1 dentro del Sistema de automatización de espectáculosSistema del Guerrero NegroCada secuencia de señales se programó, revisó y aprobó en pantalla antes de la puesta en marcha de cualquier hardware en el sitio. Lo que se confirmó en la simulación es lo que se ejecuta en la sala.

La comunicación del hardware se ejecuta a través deComunicación EtherCATCon codificadores absolutos que proporcionan información de posición en tiempo real y retención de posición en caso de corte de energía. No es necesario volver a la posición inicial entre eventos o sesiones.

Resultado

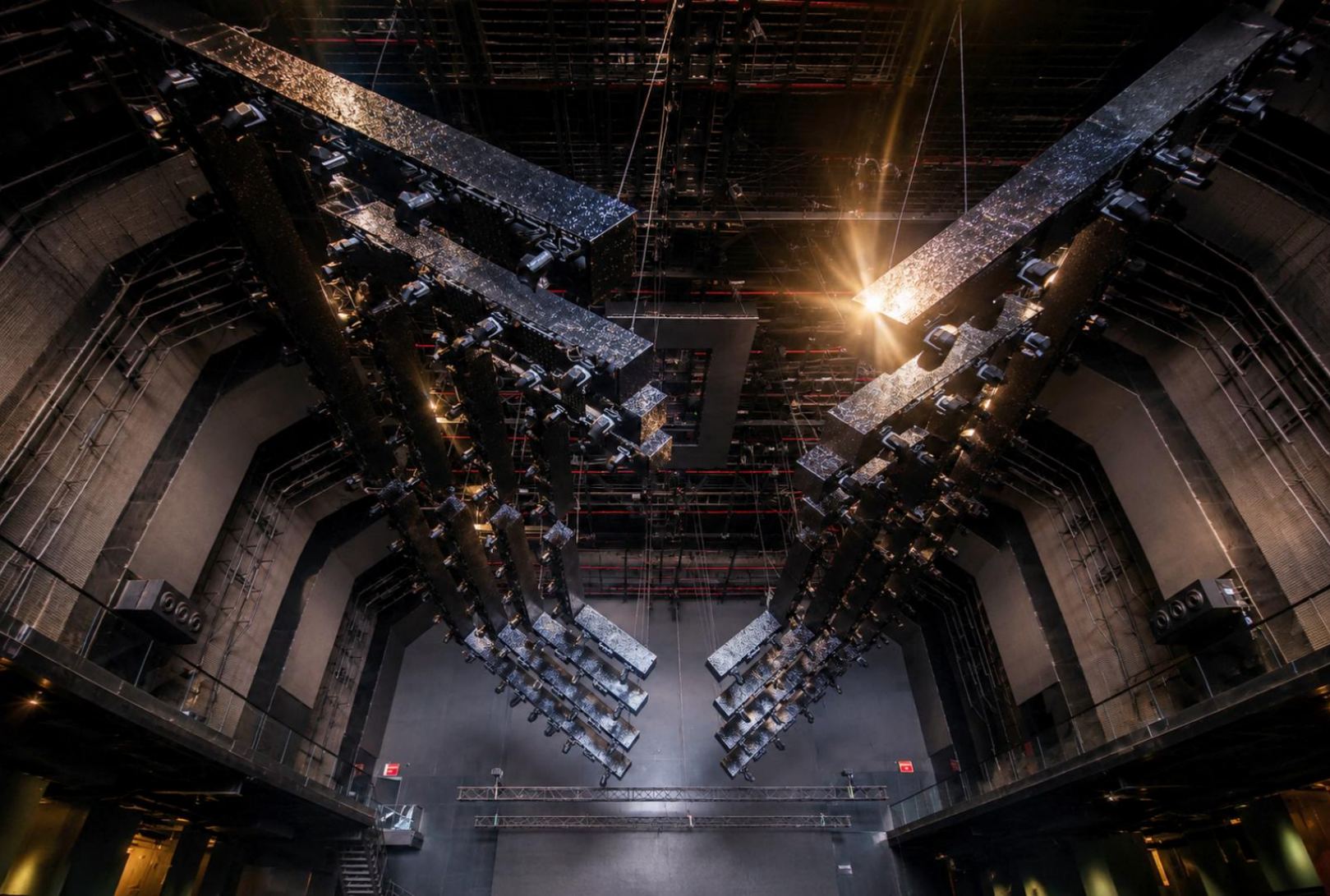

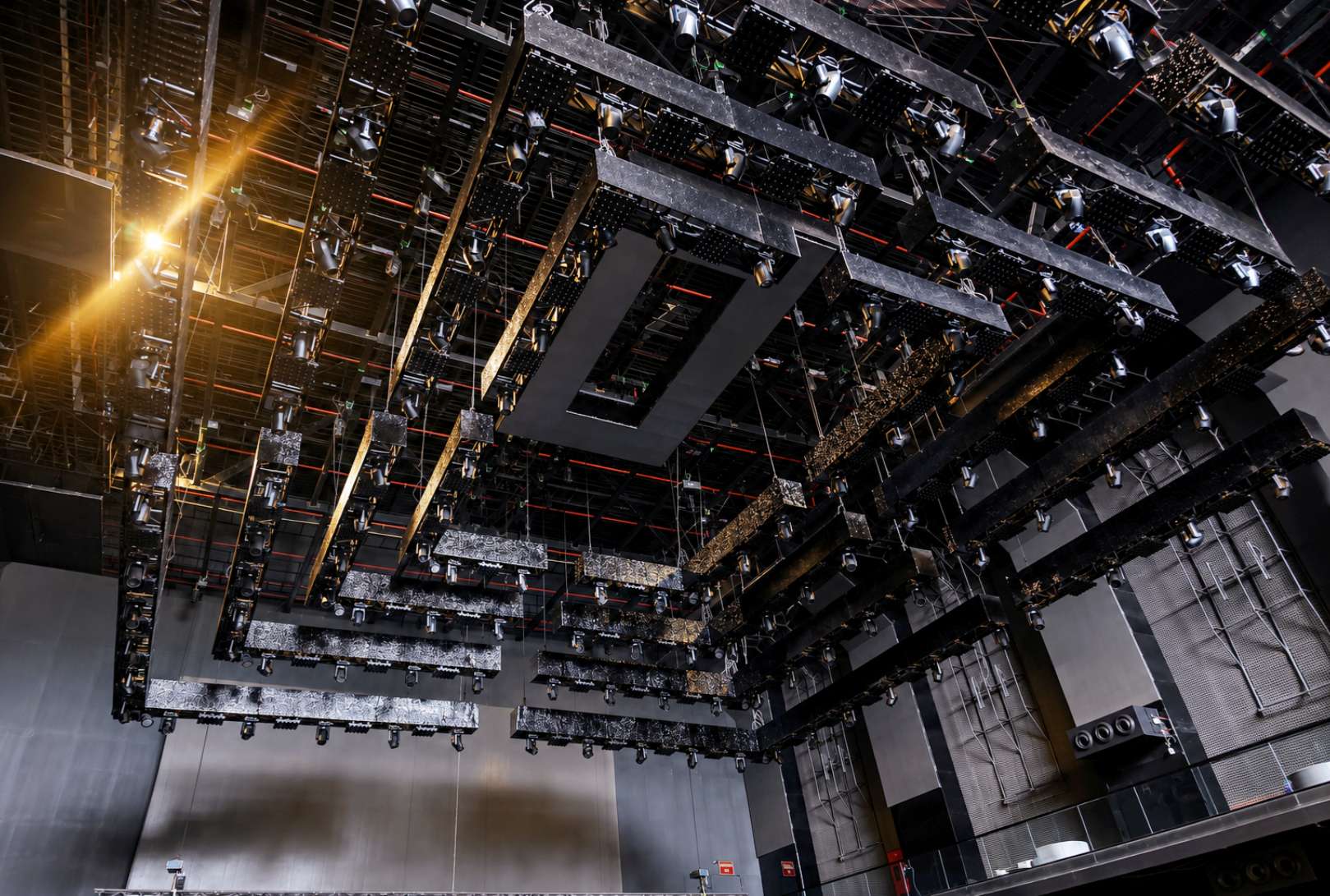

Con 48 ejes controlados independientemente, cada anillo del sistema puede mantener una altura e inclinación diferentes simultáneamente. La precisión de posicionamiento de ±1 mm permite recuperar y reproducir con exactitud cada composición aérea, por compleja que sea, sin desviaciones.

La geometría general de este recinto ya no es fija. Cada producción comienza con un lienzo en blanco y un archivo de programa.
