Concierto de Xu Liang en Hangzhou 2026: Seguimiento LED de doble capa con prevención de colisiones 3D en tiempo real.

Descripción general del proyecto

YZDITEC proporcionó automatización de escenario integrada para el concierto de Xu Liang en Hangzhou en 2026, desplegando un Sistema de rieles motorizados para pantallas LED, tres Etapas del ascensory articulado transversalmente Sistemas de iluminación motorizados—todo controlado a través del Consola de control de movimiento Black Warrior con completo Simulación 3D y monitorización en tiempo real.

1. Sistema de seguimiento LED de doble capa: Control de movimiento paralelo

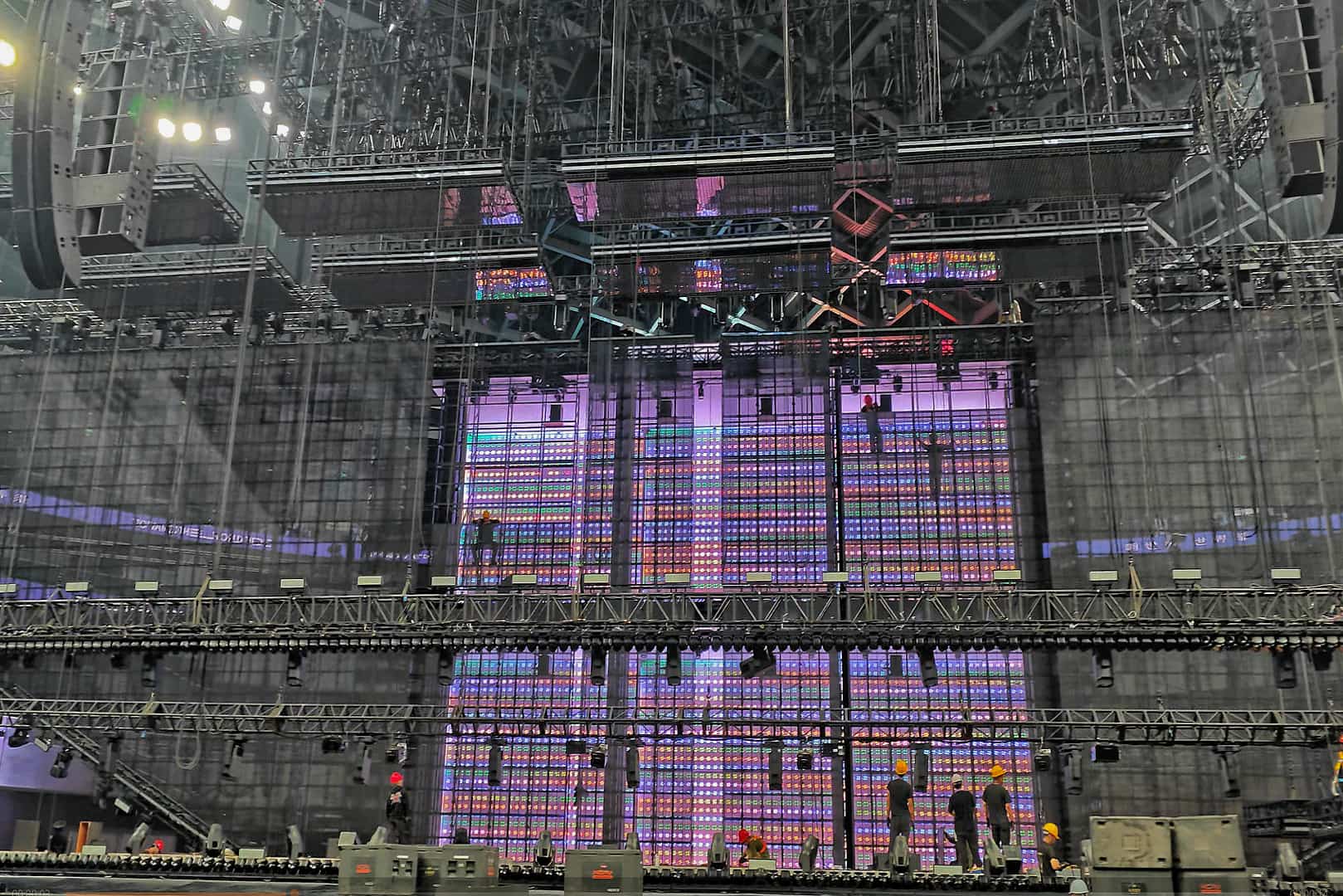

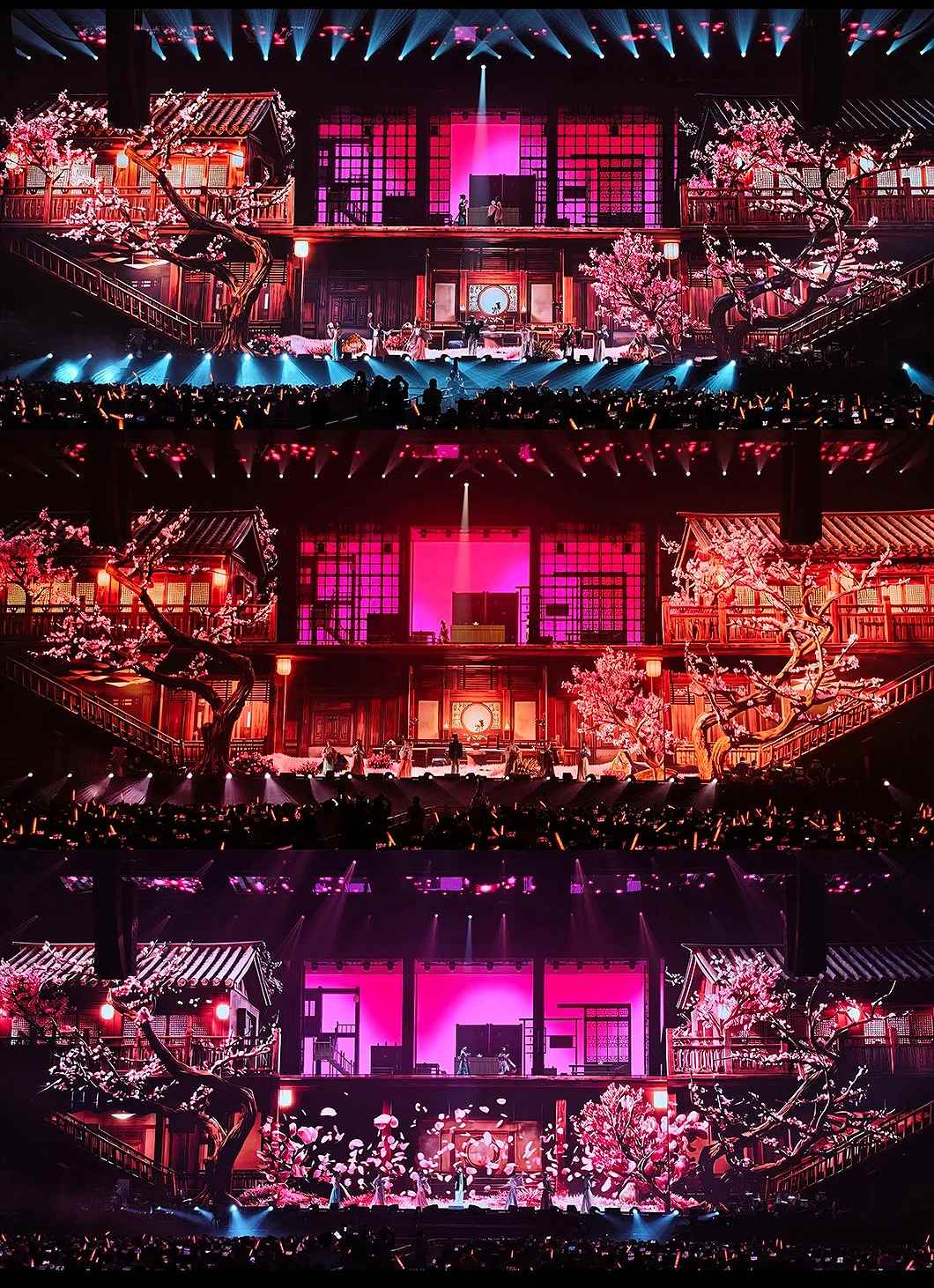

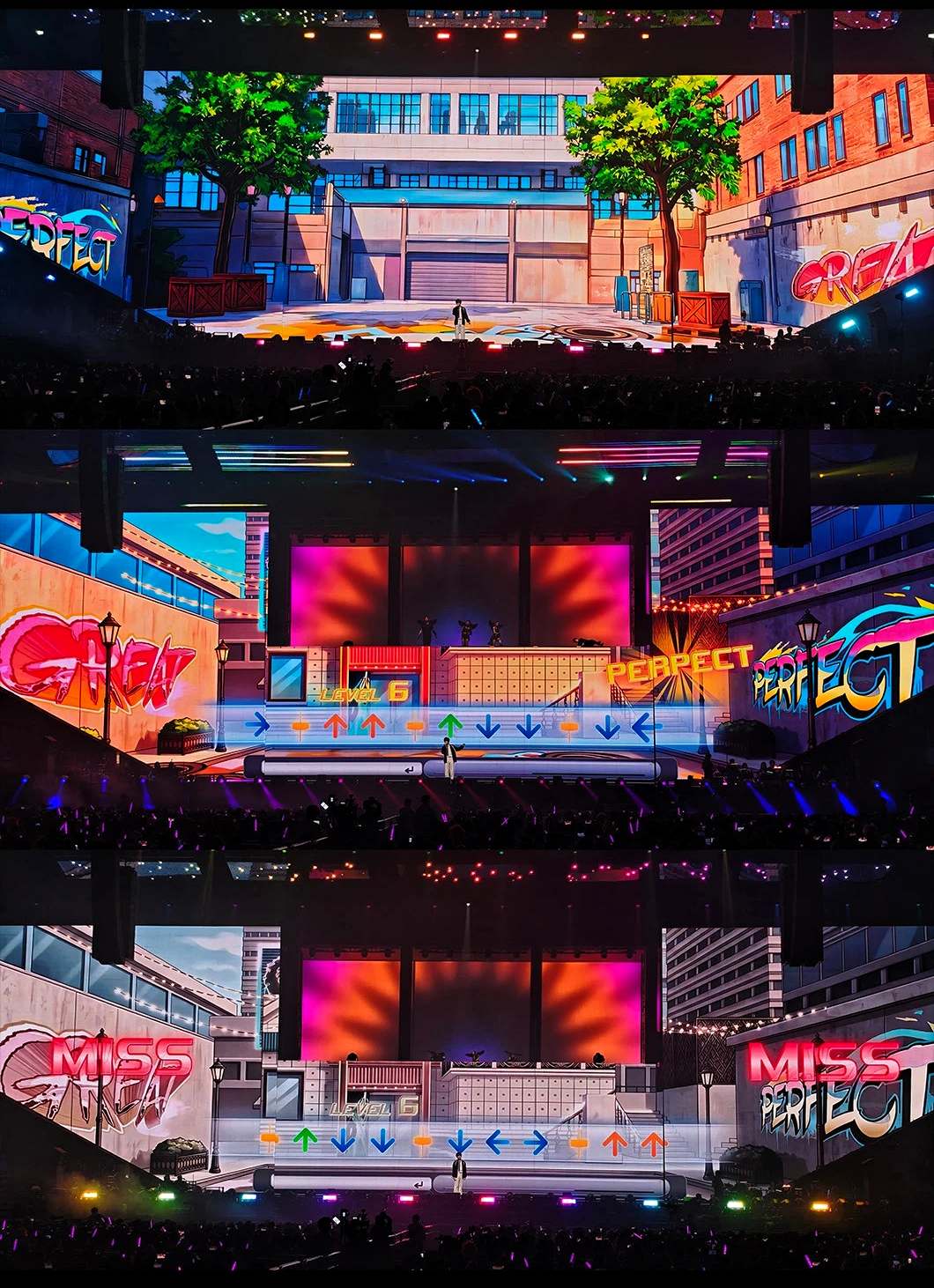

La pieza central: ocho paneles LED distribuidos en dos capas independientes, que se desplazan a lo largo de 20 metrospistas modulares Impulsado por ocho servomotores. Las pantallas superior e inferior se movían simultáneamente durante la actuación en directo, ejecutando señales coordinadas o contradireccionales sin intervención manual.

Característica crítica: lógica de prevención de colisiones integradaLa consola calcula continuamente el espaciado entre paneles y los límites de recorrido en ambas capas. Si las trayectorias se cruzan, el sistema activa una desaceleración preventiva o detiene los ejes afectados, evitando el contacto físico sin la intervención del operador. Esta medida de seguridad de enclavamiento funciona a El tiempo de ciclo de EtherCAT es inferior a un milisegundo., más rápido que la confirmación visual.

En la producción de conciertos en directo con elementos escénicos dinámicos muy próximos entre sí, la prevención automática de colisiones no es un lujo, sino una necesidad operativa.

2. Fases de ascensor: Visualización espacial más allá de la lectura de altura

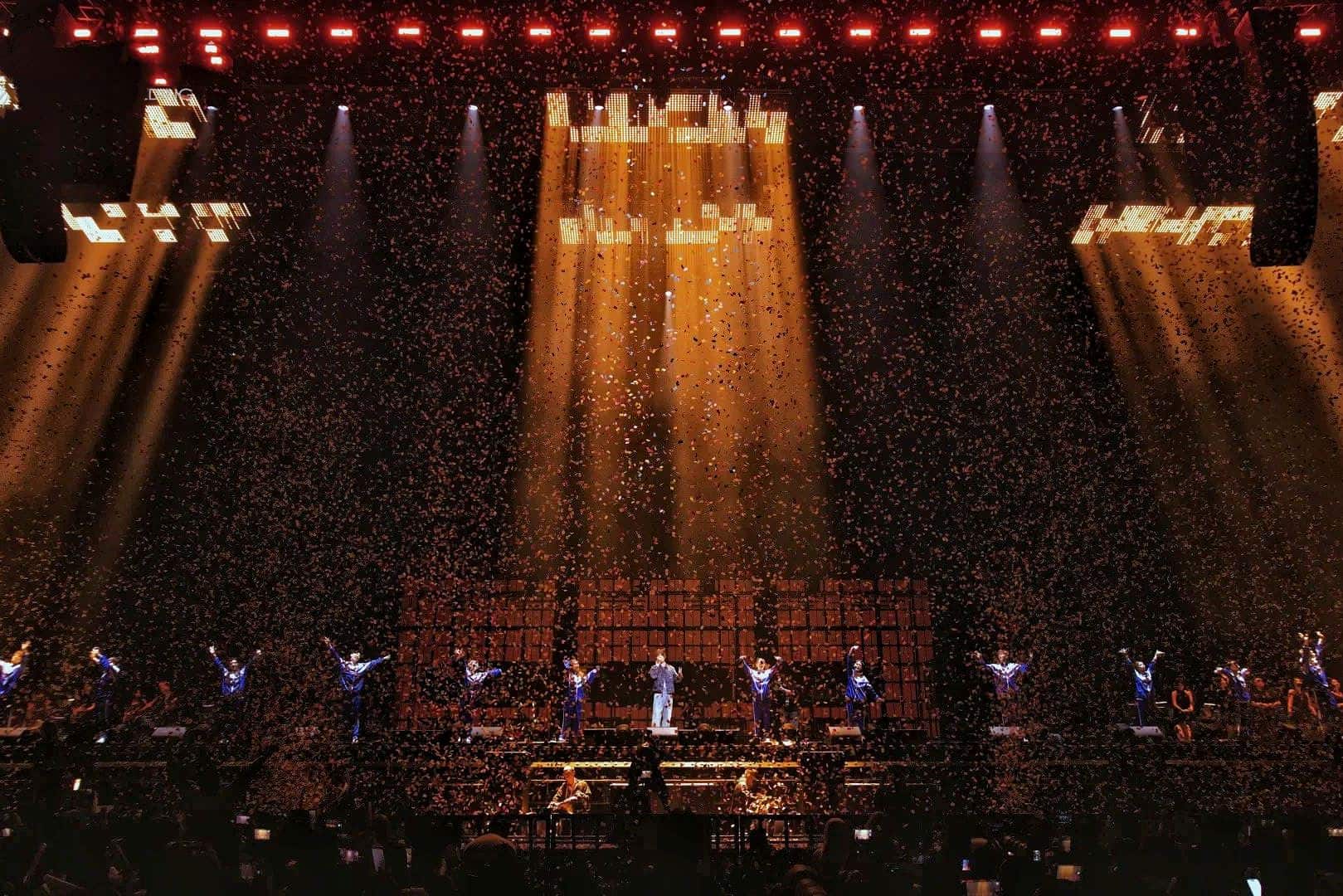

Tres etapas de ascensor operado en tiempo real Visualización 3DMostrando no solo valores numéricos de altura, sino también la posición espacial real dentro del modelo del recinto. Los operadores visualizaban las plataformas del escenario, lo que permitía una verificación de espacio libre más segura durante las indicaciones en múltiples ejes.

El Sistema de guerreros negros Renderiza la geometría con monitorización en tiempo real. Lo que ves en la simulación es lo que se ejecuta en escena; no se requiere ninguna interpretación mental.

3. Integración entre diferentes proveedores mediante perfiles de dispositivos EtherCAT

Este sistema de control de espectáculos admite la integración con equipos de diferentes proveedores. No se requieren cambios de hardware en este proyecto.

Simplemente cargue los archivos de descripción de dispositivos EtherCAT de cada fabricante de la unidad, ajuste los parámetros y los dispositivos se comunicarán sin problemas.

Flexibilidad independiente del proveedor. Implementación optimizada en cuanto a costes.

Adéntrate en el vídeo del proyecto.
