Concierto en vivo de ZIYU Xiamen: Matriz aérea de 10 anillos con repetibilidad de nivel profesional.

Descripción general del proyecto

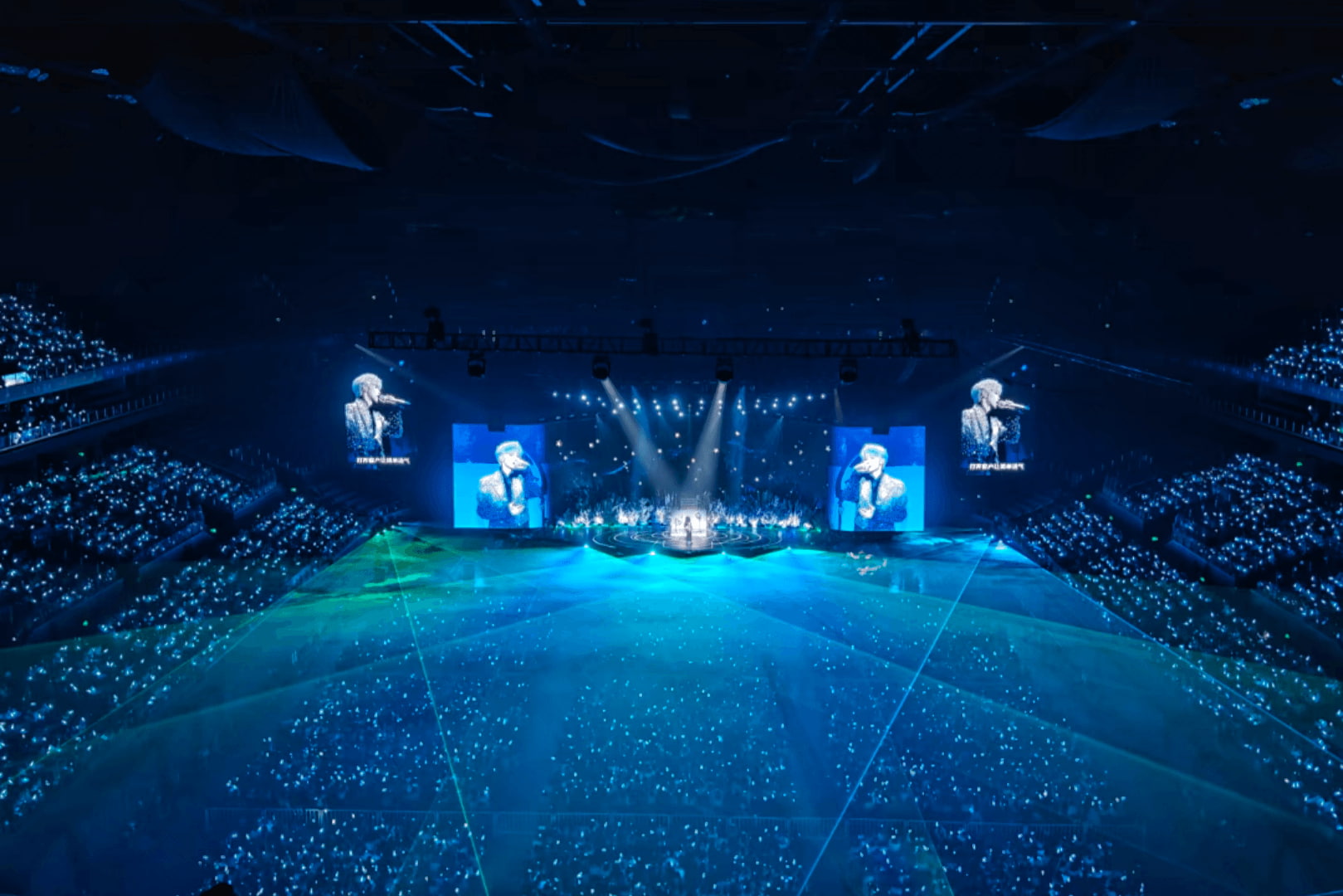

YZDITEC alquiló sistemas de automatización de escenarios para el concierto en vivo de ZIYU en Xiamen en 2026, desplegando un sistema de servomecanismos de 64 ejes para soportar una compleja matriz escénica aérea. La configuración incluía diez anillos cinéticos entrelazados —nueve estructuras de iluminación semicirculares y un anillo elíptico— que formaban una cubierta dinámica controlada mediante la consola de control de movimiento Black Warrior.

1. Configuración del sistema

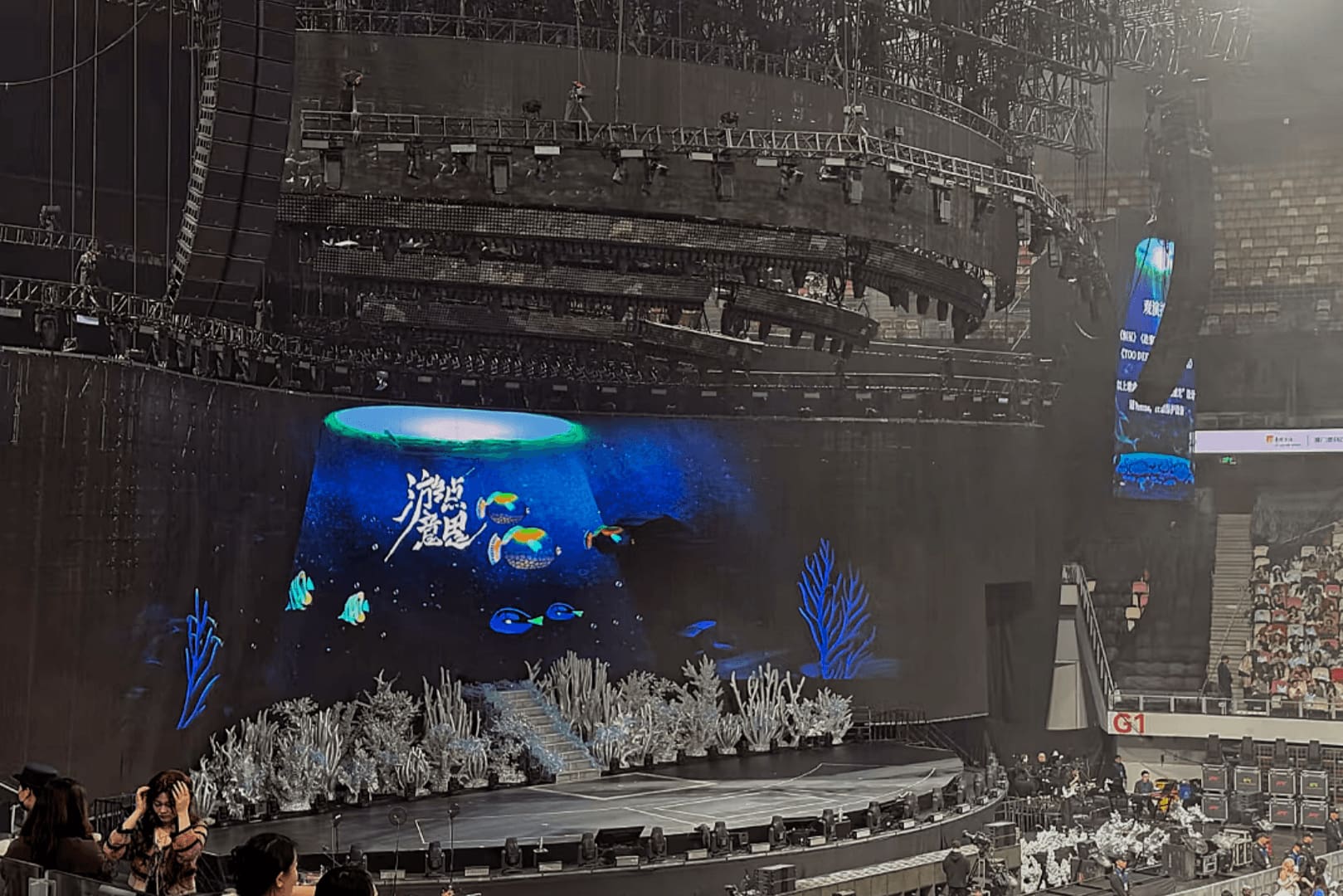

• 64× elevador de entretenimiento— Certificación BGV C1 con arquitectura de seguridad de triple redundancia.
• matriz de antenas de 10 anillos — 9 cerchas semicirculares + 1 anillo elíptico, articulados independientemente (cercha móvil multieje)

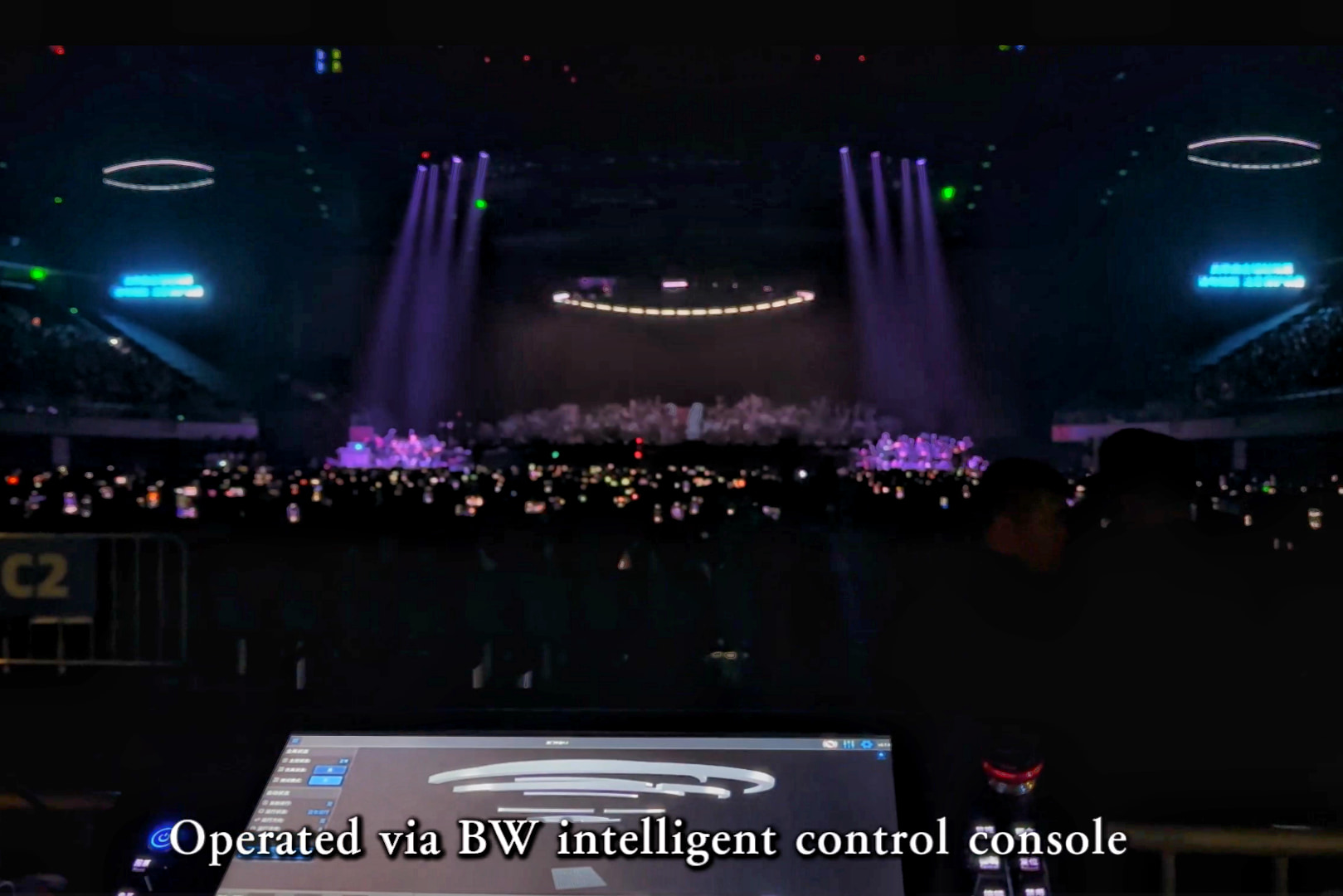

• Consola de control del espectáculo Black Warrior —controlador de elevación en tiempo real, Previsualización 3DVista previa de postura multiángulo, pantalla táctil + interfaz de control físico

2. Repetibilidad de nivel profesional: La ventaja del codificador absoluto

Las giras de producciones exigen una puesta en escena idéntica en todos los recintos. Polipastos de cadena servoaccionados YZDITEC usar codificadores absolutosque conservan una memoria de posición precisa incluso después de ciclos de encendido o transporte. Esto elimina la necesidad de reconfigurar la ubicación en cada lugar: los operadores cargan el archivo de espectáculo preprogramado, verifican los puntos de conexión y ejecutan la secuencia de señales sin ninguna desviación de posición.

Para un sistema de 64 ejes con geometrías complejas e interdependientes, esto se traduce en: una carga más rápida, una programación in situ reducida y una consistencia posicional garantizada durante todo el recorrido.

3. Flujo de trabajo de programación fuera de línea

La matriz de diez anillos estaba completamente programada en la consola. Software de simulación 3D Durante la fase de configuración, los operadores visualizaron cada señal desde múltiples ángulos de cámara, validaron las distancias de seguridad, ajustaron las curvas de aceleración y confirmaron la coordinación entre los anillos, todo ello antes de encender la estructura física.

Una vez validado sin conexión, el archivo del espectáculo se transfirió al sistema en vivo sin errores de traslación posicional. Lo que se simula es lo que se ejecuta. Este flujo de trabajo reduce el tiempo de puesta en marcha in situ y disminuye el riesgo de detectar conflictos espaciales durante los ensayos técnicos.

4. Sincronización multieje

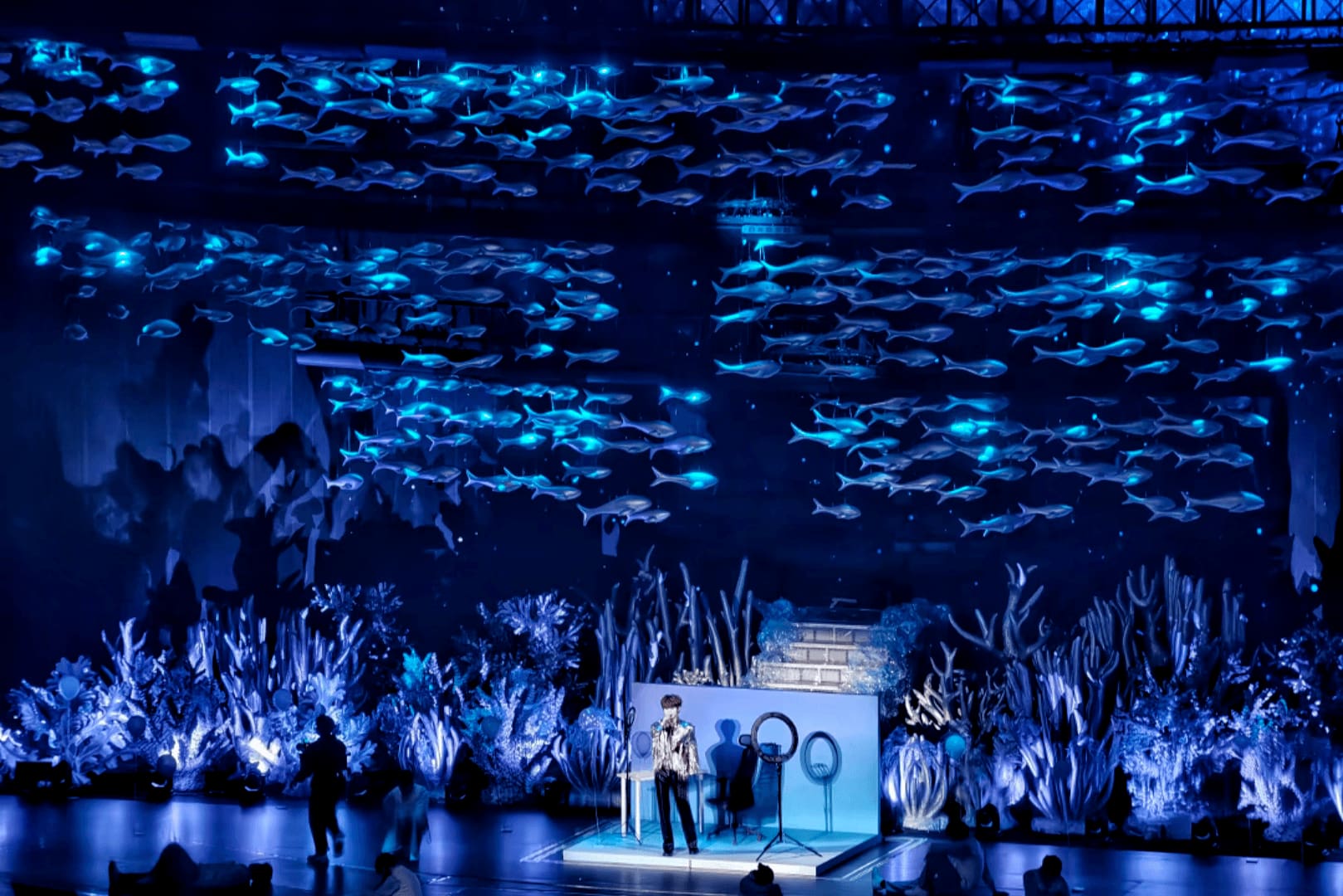

Los nueve semicirculares cerchas de iluminación Se movían en formaciones coordinadas, creando geometrías aéreas cambiantes sincronizadas con el fraseo musical. Comunicación determinista de EtherCAT Los ciclos de tiempo inferiores a un milisegundo garantizaron que los 64 ejes actualizaran su posición dentro del mismo bucle de control, sin retrasos visibles entre los polipastos ni desviaciones de tiempo acumulativas a lo largo de un espectáculo prolongado.

La precisión a esta escala no es opcional. Es estructural.

Observa la maquinaria que hay detrás del espectáculo.
