Semana Internacional de Cine de Animación de Chongqing en CCTC 6 — Paquete completo de control y mecánica de escenario YZDITEC

Proyecto: Transmisión de la Semana Internacional de Cine de Animación de Chongqing 2026: CCTV6 — En directo, desde la ceremonia de apertura hasta la de clausura

Alcance: Automatización completa del escenario de transmisión: sistema de control, flota de polipastos servoaccionados, montaje cinético de LED.

1. Descripción general

Para la Semana Internacional de Cine de Animación de Chongqing 2026, transmitida en vivo a nivel nacional por CCTV6, YZDITEC suministró y operó el sistema completo. sistema de automatización de escenarios Para todo el espectáculo, desde la ceremonia de apertura hasta la clausura, sin margen de error. El encargo: coreografiar en tiempo real, frente a la cámara, una estructura aérea de iluminación LED de varias toneladas con una fiabilidad propia de la retransmisión televisiva.

2. El desafío

La transmisión en directo elimina la posibilidad de una segunda toma. La producción requería una pantalla LED en formato de anillo y una estructura de iluminación con movimiento vertical simultáneo, inclinación de 30° y giro dinámico, sincronizadas con una pantalla LED recta de 22 m, dos pantallas LED curvas y un enrollador de pantalla motorizado, todo ello en una única línea de tiempo de transmisión. Cualquier error de movimiento se emitiría en directo a una audiencia nacional.

3. La solución YZDITEC

a. Sistema de control — Consola BW + Previsualización 3D

• Cada secuencia de movimientos se construyó, revisó y aprobó en la previsualización 3D antes del ensayo.
• Programación de señales sin conexión basada en línea de tiempo/tabla para un control creativo total.
• Sistema de reserva en caliente con dos PC y conmutación por error sin interrupciones: cero interrupciones visibles si falla el host principal.
• Control en tiempo real a nivel de eje único o de grupo completo para la sincronización de las fases cinéticas.
• Historial de operaciones registrado y alarmas rastreables para un diagnóstico rápido.
• Sistema de seguridad integrado: bloqueo de movimiento, límites de recorrido, anticolisión.

b. Flota de polipastos servoaccionados — Certificación BGV C1 polipastos de cadena servoaccionados

• 53 unidades desplegadas: 39 × 500 kg + 14 × 1000 kg
• Servomotores y servoaccionamientos con codificador absoluto: precisión de posicionamiento a nivel milimétrico.
• Memoria de posición tras pérdida de energía: no es necesario volver a la posición inicial después del reinicio.
• Topología de anillo EtherCAT para retroalimentación en tiempo real y sin latencia.
• Configuración de seguridad con interruptor de límite de cuatro puntos y doble freno.
• Funcionamiento ultrasilencioso, seguro para micrófonos de radiodifusión.

4. Resumen del proyecto

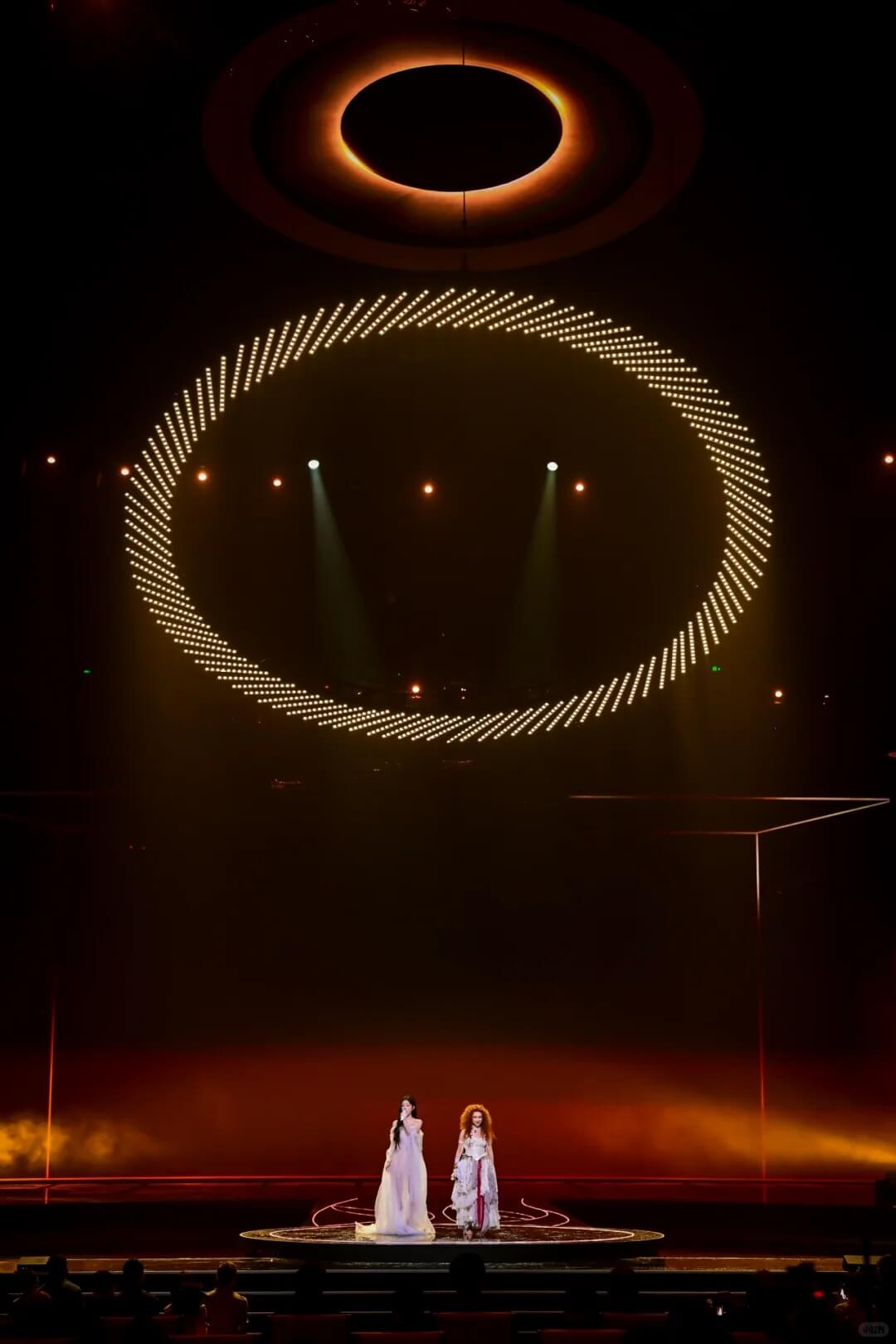

• Pantalla LED anular de 6 m + estructura de iluminación anular de 9 m: desplazamiento vertical simultáneo, inclinación de 30°, guiñada dinámica.
• Muro LED recto de 22 m

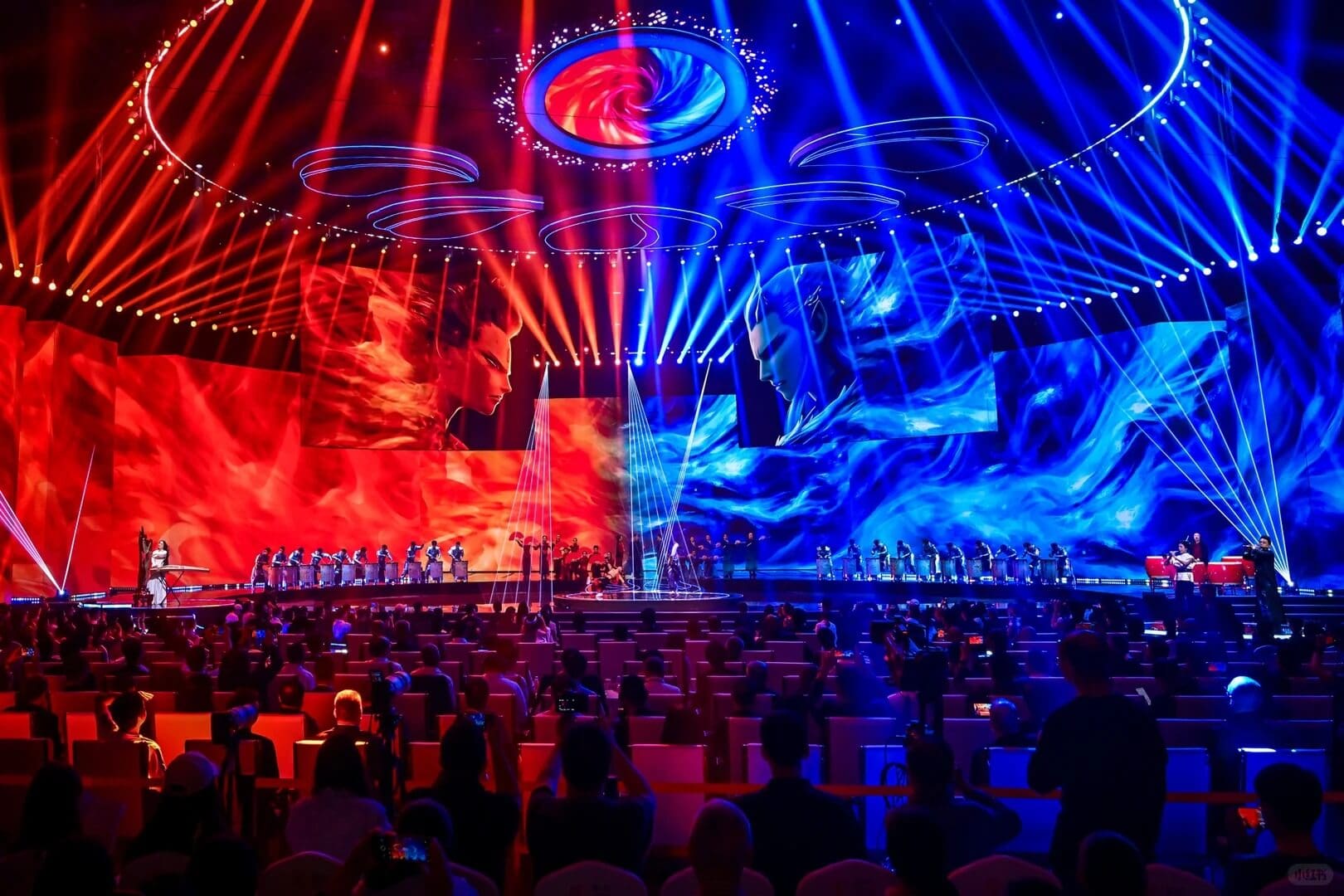

• Pantallas LED curvas dobles
• Enrollador de pantalla motorizado
• Todo el sistema se coordina desde una única consola BW.

5. El resultado

Lo que se emitió en CCTV6 fue una réplica 1:1 del modelo previsualizado: cada señal se ejecutó exactamente como estaba programada durante toda la transmisión, desde la apertura hasta el cierre. El proyecto es un referente para la capacidad de YZDITEC en alta precisión, automatización del escenario de transmisiónemparejamiento Polipasto servo certificado BGV C1 ingeniería con EtherCAT basado control de movimiento en tiempo real Para la producción de eventos en directo y programas de televisión a gran escala.

Acerca de YZDITEC

YZDITEC diseña y fabrica polipastos de cadena servoaccionados, Sistemas de control de movimiento EtherCAT, y Software de simulación de escenarios 3D Para eventos en vivo, producciones audiovisuales, teatro y espectáculos temáticos en todo el mundo. Contáctanos para hablar sobre tu próximo proyecto.
