Sistema de deslizamiento y rotación - Doble vía terrestre

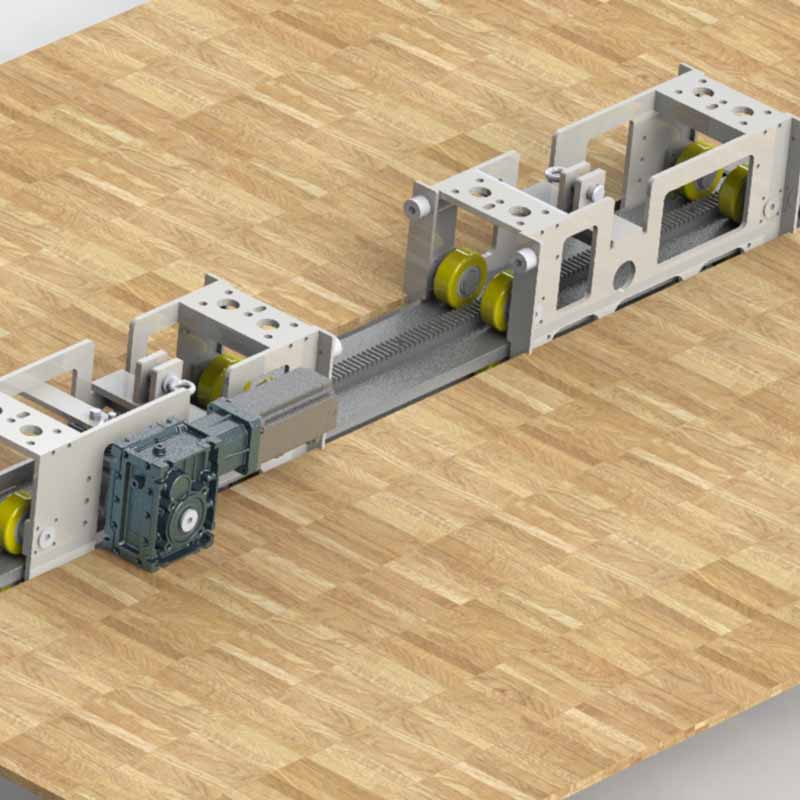

El sistema modular de rieles deslizantes es una solución eficiente diseñada por YZ DITECH específicamente para maquinaria escénica, displays dinámicos y efectos especiales cinematográficos. Este sistema consta de tres partes: el carro de potencia, el carro esclavo y el riel personalizado. Integra un sistema de control inteligente para lograr un posicionamiento de alta precisión y el control sincronizado de múltiples carros de potencia. El sistema emplea un diseño electromecánico que se caracteriza por su alta precisión, alta fiabilidad, bajo nivel de ruido y fácil instalación, lo que lo hace ideal para diversas aplicaciones complejas. Parámetros técnicos básicos Elemento de parámetro Índice técnico Método de implementación Precisión de posicionamiento ±0,3 mm (cualquier posición) Servomotor absoluto + reductor de levas + transmisión por engranajes Precisión de posicionamiento repetido ±0,1 mm Retroalimentación en tiempo real Velocidad máxima de funcionamiento 2 m/s (ajustable) Algoritmo de control vectorial Precisión de sincronización ≤±0,5 mm (formación de varios vehículos) Bus en tiempo real EtherCAT Características principales✔ Movimiento de alta precisión: para un posicionamiento suave de la pantalla LED✔ Rendimiento de alta resistencia: capacidad de 1100 kg (carga de tracción de 22 000 kg)✔ Integración perfecta: funciona con polipastos servo y sistemas de armadura

Carro de esclavos (YQT-K03)Dimensiones: 612×216×335 (mm)Peso: 30 kilosCapacidad de carga: 1100 kg/juegoConfiguración: Se puede transformar en un carro eléctrico cuando se combina con un servomotor de valor absoluto y un controlador de accionamiento.

El sistema modular de rieles deslizantes es una solución eficiente diseñada por YZ DITECH específicamente para maquinaria escénica, displays dinámicos y efectos especiales cinematográficos. Este sistema consta de tres partes: el carro de potencia, el carro esclavo y el riel personalizado. Integra un sistema de control inteligente para lograr un posicionamiento de alta precisión y el control sincronizado de múltiples carros de potencia. El sistema emplea un diseño electromecánico que se caracteriza por su alta precisión, alta fiabilidad, bajo nivel de ruido y fácil instalación, lo que lo hace ideal para diversas aplicaciones complejas.

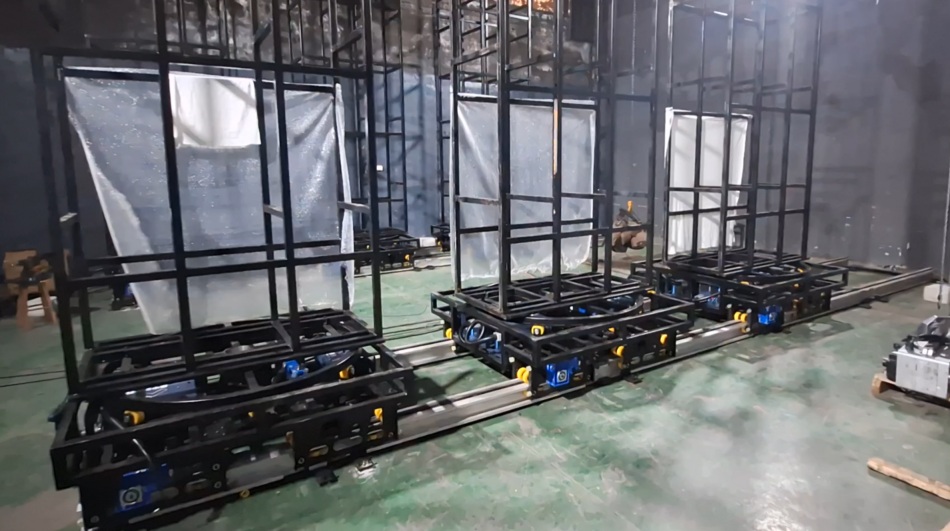

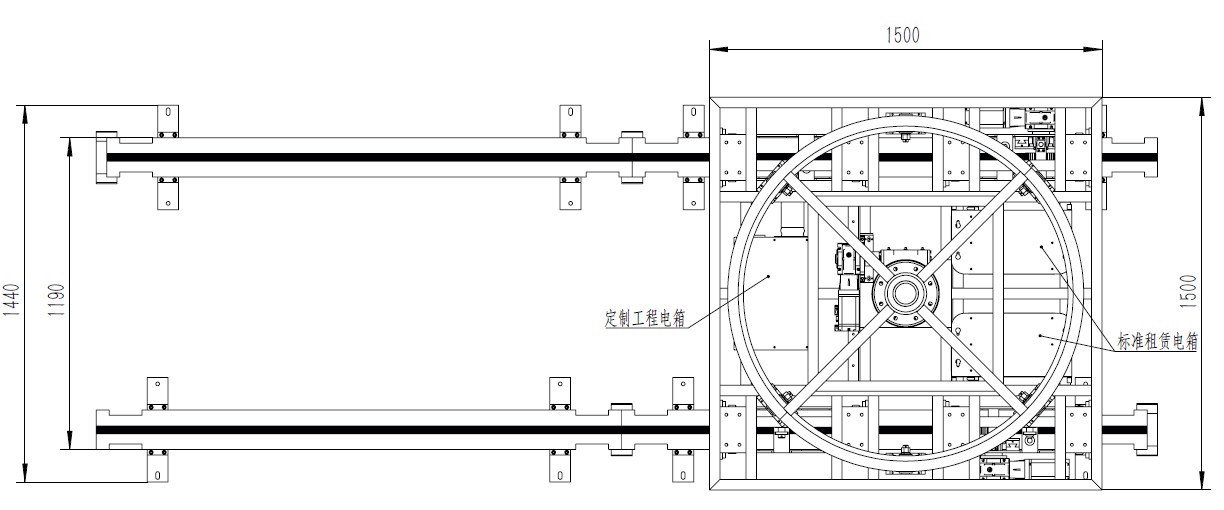

Sistema de automatización de escenarios combinadosDoble víaCarro eléctrico:Servomotor, 1,0 kWCarro de esclavosCarga:800 kilosCarga de tracción:2000 kilosRotación:Servomotor, 1,0 kW
