Pista personalizada

Función de tecla de pista personalizada

1. Longitud de la pista:

Para facilitar el transporte y el acceso al ascensor, la longitud estándar es de 2 metros por sección. Las longitudes opcionales incluyen 1 metro y 3 metros.

2. Capacidad de carga de la pista:

La capacidad de carga de la vía es de 600 kg/m, con un factor de seguridad de más de 2 veces.

3. Peso de la pista:

La carrocería seleccionada tiene un peso propio de 19 kg/m, lo que reduce el peso para facilitar el transporte y la instalación.

4. Conducción por pista:

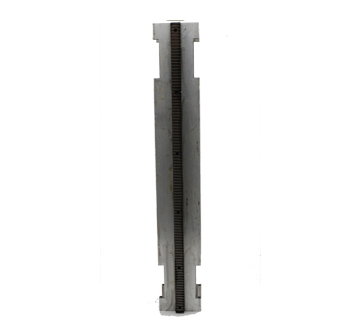

Teniendo en cuenta que el escenario de uso implica una configuración modular, se utiliza una transmisión de engranajes entre la pista y los engranajes del carro.

5. Conexión de pista:

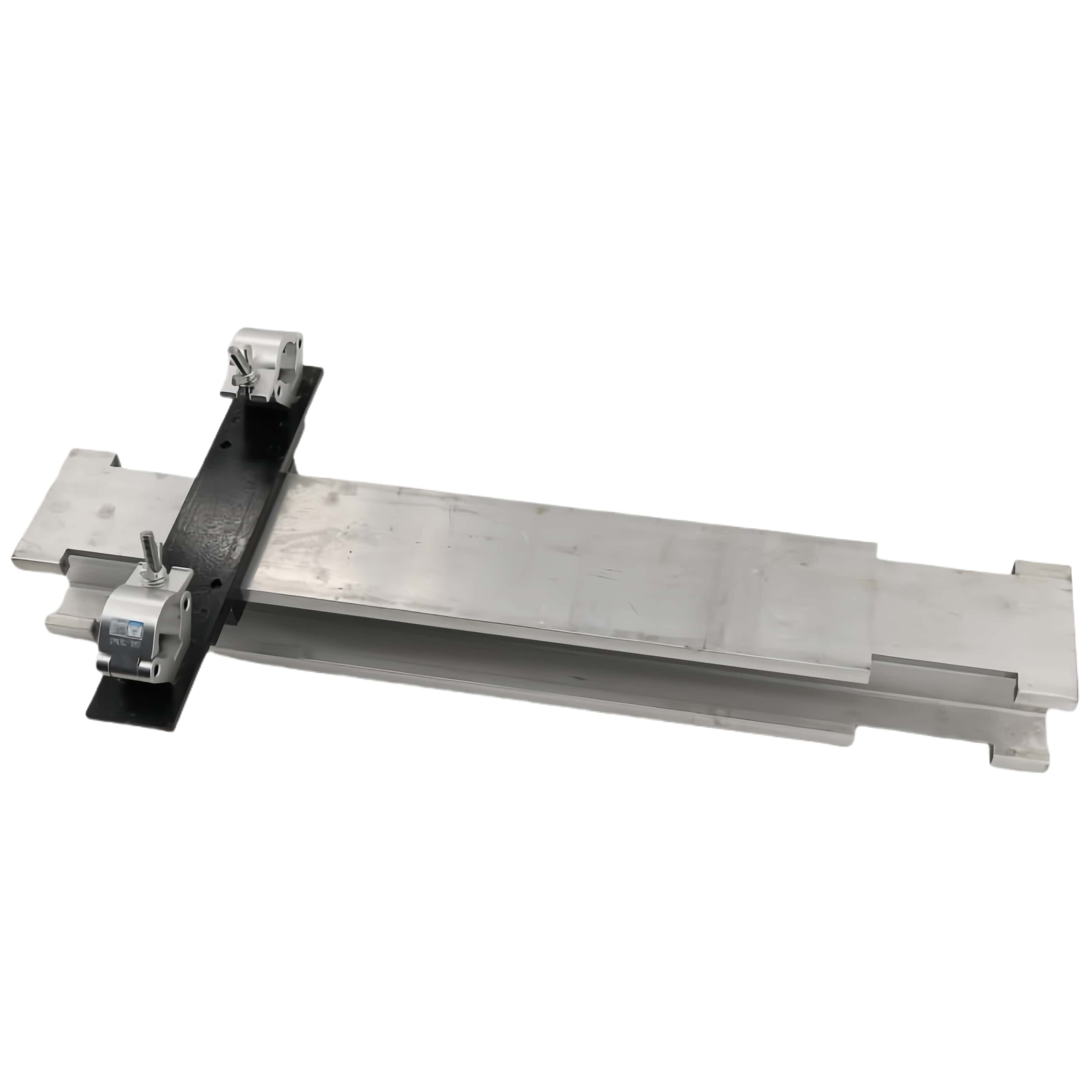

Las conexiones de los rieles son prácticas, sencillas, estables y fiables. Se utilizan tornillos y bloques de presión para conectar los rieles, mientras que los ganchos de iluminación se utilizan para conectar los rieles a las cerchas. Los puntos de conexión de los ganchos de iluminación se pueden ajustar hacia adelante y hacia atrás en el riel para evitar interferencias con los tubos laterales de la cercha. La placa de conexión de riel predeterminada es una cercha de 400x400, con otros tamaños disponibles como opción.

6. Cableado de vías aéreas:

Para vías aéreas con una longitud total inferior a diez metros, el cableado puede realizarse con un cable de acero tensado para colgar las cortinas. En vías aéreas de más de diez metros, el cable de acero se combará considerablemente en el centro, lo que requiere un perfil estructural para colgar las cortinas.

7. Ganchos de iluminación utilizados para la conexión de rieles y vigas:

Los ganchos de iluminación utilizados para conectar la pista a la estructura están certificados por TUV y cada gancho tiene una capacidad de carga de 750 kg.

8. Carga de la vía y distancia entre puntos de suspensión:

La carga de la vía está relacionada con la longitud de los puntos de suspensión, como se muestra en la siguiente tabla (con un factor de seguridad de 2 veces):

Instalación de pista

• La pista se puede montar y desmontar rápidamente utilizando componentes de gancho de iluminación, que se pueden colocar libremente a lo largo de la pista para un uso flexible y cómodo.
• Las secciones de la vía se conectan mediante pernos y tuercas.

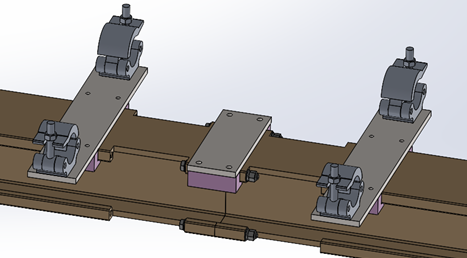

• Se instala un componente de placa de presión en la unión de la vía, utilizando pernos en la placa de bloqueo para sujetar las dos secciones de la vía juntas, lo que aumenta la rigidez y la suavidad de la unión.

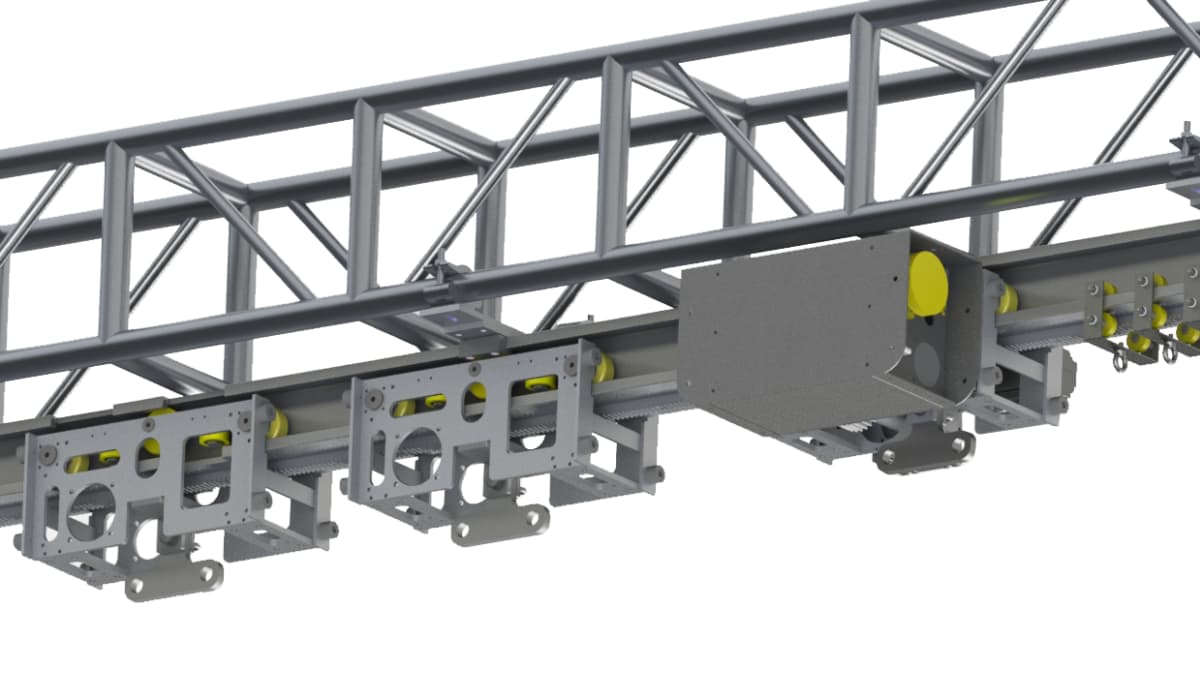

Instalación colgante

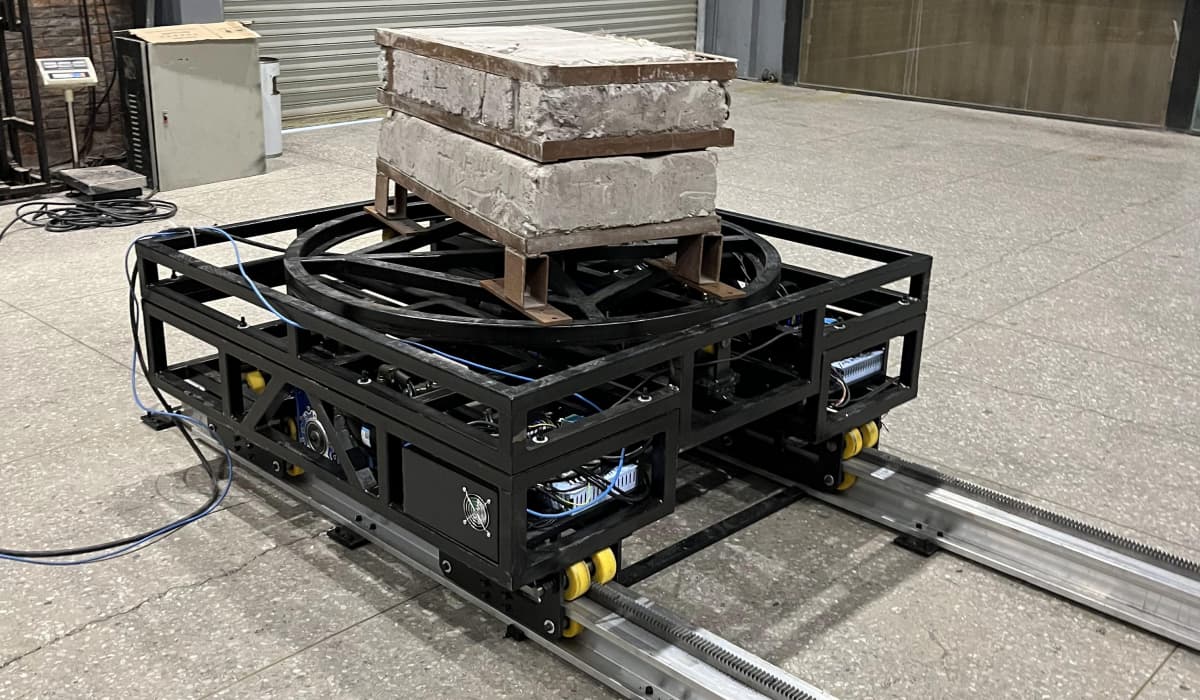

Instalación de doble especificación en tierra
