Kit de servomotor y variador BW

Descripción general del producto

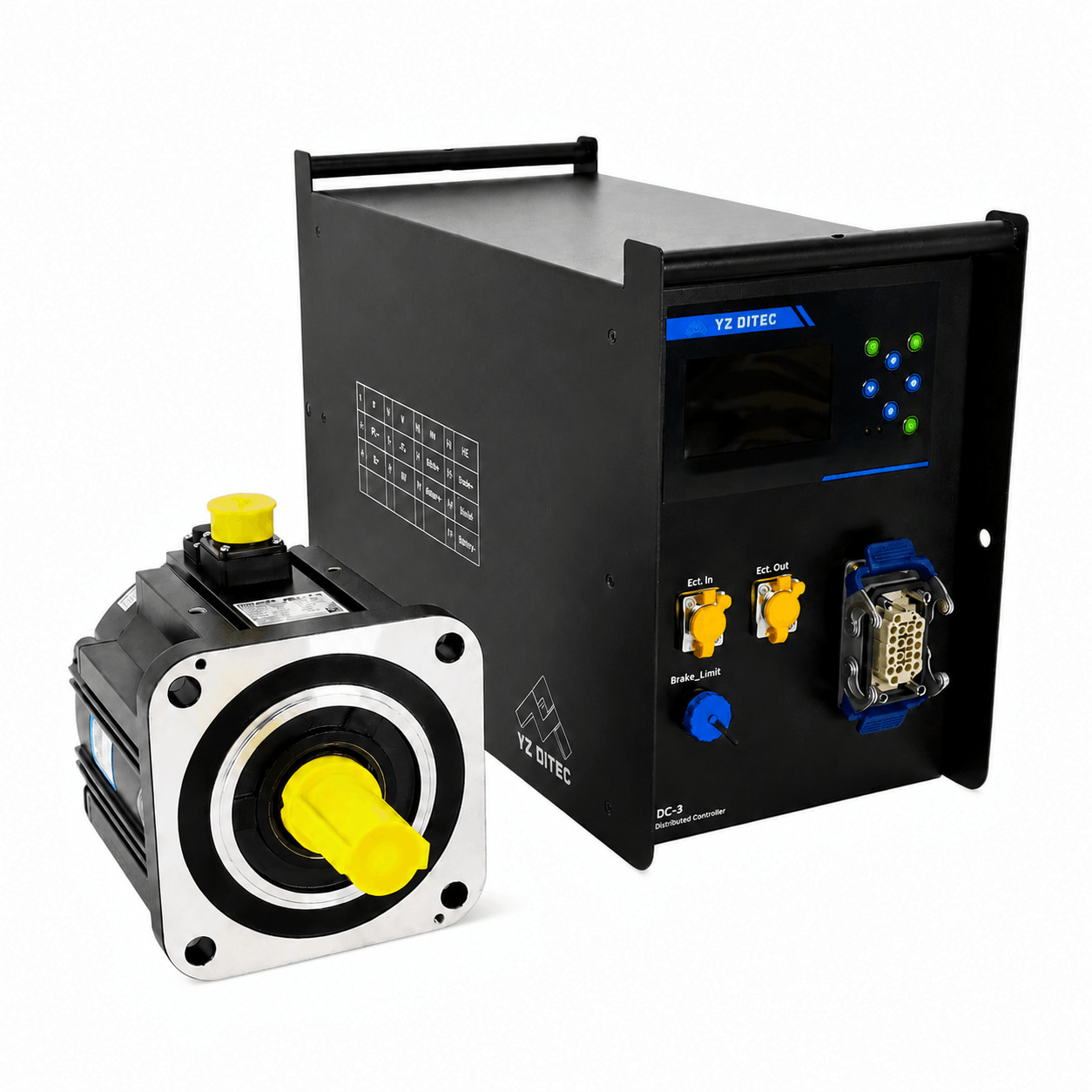

Kit de servomotor y variador BW es la solución de servomotor diseñada específicamente por YZDITEC para la automatización profesional de escenarios, que combina la Controlador de accionamiento BW-DCcon un servomotor compatibleen un único kit listo para su despliegue.
El controlador de accionamiento BW-DC es la unidad de movimiento inteligente del sistema Black Warrior:
Gestiona el control servo de bucle cerrado en tiempo real, circuitos de frenado redundantes dobles, protección de límite cuádruple y sincronización EtherCAT en todos los ejes conectados. Combinado con un servomotor de alto rendimiento con codificador absoluto, el sistema ofrece una precisión de posicionamiento submilimétrica en polipastos, carros de riel, plataformas elevadoras y cualquier estructura escénica fabricada a medida, tanto en construcciones nuevas como en modernizaciones.
Disponible en cinco niveles de potencia:1,3 kW / 1,8 kW / 2,9 kW / 4,4 kW / 5,5 kW / 7,5 kW

▸El núcleo de control y potencia parahecho a medidamaquinaria escénica.

▸Diseñado para instalaciones a medida.Conéctalo y realiza.

▸ Integración nativacon el Sistema de Control Guerrero Negro.

▸ Modernización sin necesidad de reconfigurar— Sustituya el motor y la transmisión; el bastidor, la caja de cambios y los herrajes de montaje se mantienen.

▸ Codificador absoluto— La posición se conserva tras el apagado; no se vuelve a colocar en su posición inicial al encender el dispositivo de nuevo.

▸ Supresión de vibraciones + autoajuste de inercia— Movimiento silencioso y estable bajo cargas mecánicas variables.

▸ Puesta en marcha en la unidad— Configuración de origen, desplazamiento manual, configuración de dirección y diagnóstico de alarmas en el panel local.

▸ De 1,3 kW a 7,5 kW, una plataforma — Polipastos, carros sobre raíles, sistemas de pantallas LED, plataformas elevadoras; repuestos estandarizados para toda su flota.

Pregunte ahora

CATEGORÍAS DE PRODUCTOS

Nuevos productos

Detalles del producto

Controlador de accionamiento BW-DC
Categoría	Especificación
Entrada de alimentación	380 V CA ±10%, 50–60 Hz
Precisión de posicionamiento	Repetible con ±0,1 mm
Ancho de banda de respuesta	3 kHz
Comunicación	EtherCAT (ciclo de sincronización de 125 μs)
Parada de emergencia	Categoría 0 y Categoría 1 (IEC 60204-1)
Arquitectura de seguridad	Triple redundancia: límites de hardware + límites de software + temporizador de vigilancia del controlador principal
Control de frenos	Circuitos de frenado redundantes duales
Protección límite	Límites de software / límites de sobrecarrera de hardware / límites de parada de emergencia / sobrecarga de la celda de carga
Funciones del panel local	Configuración de origen, avance/retroceso lento, configuración de dirección del motor, diagnóstico de alarmas, puerto de joystick
Monitoreo térmico	Sistema de seguimiento de temperatura integrado con alerta remota.
Interfaces	EtherCAT ×2, conector de celda de carga, conector de control remoto, juego de enchufes de aviación (macho + hembra), interruptor de seguridad, conector de alta resistencia, cadena de parada de emergencia
Temperatura de funcionamiento	De 0 °C a 50 °C
Ecosistema	Unidad nativa en el Sistema Guerrero Negro; se empareja con Controlador maestro BW-MC y Software Pando 3D

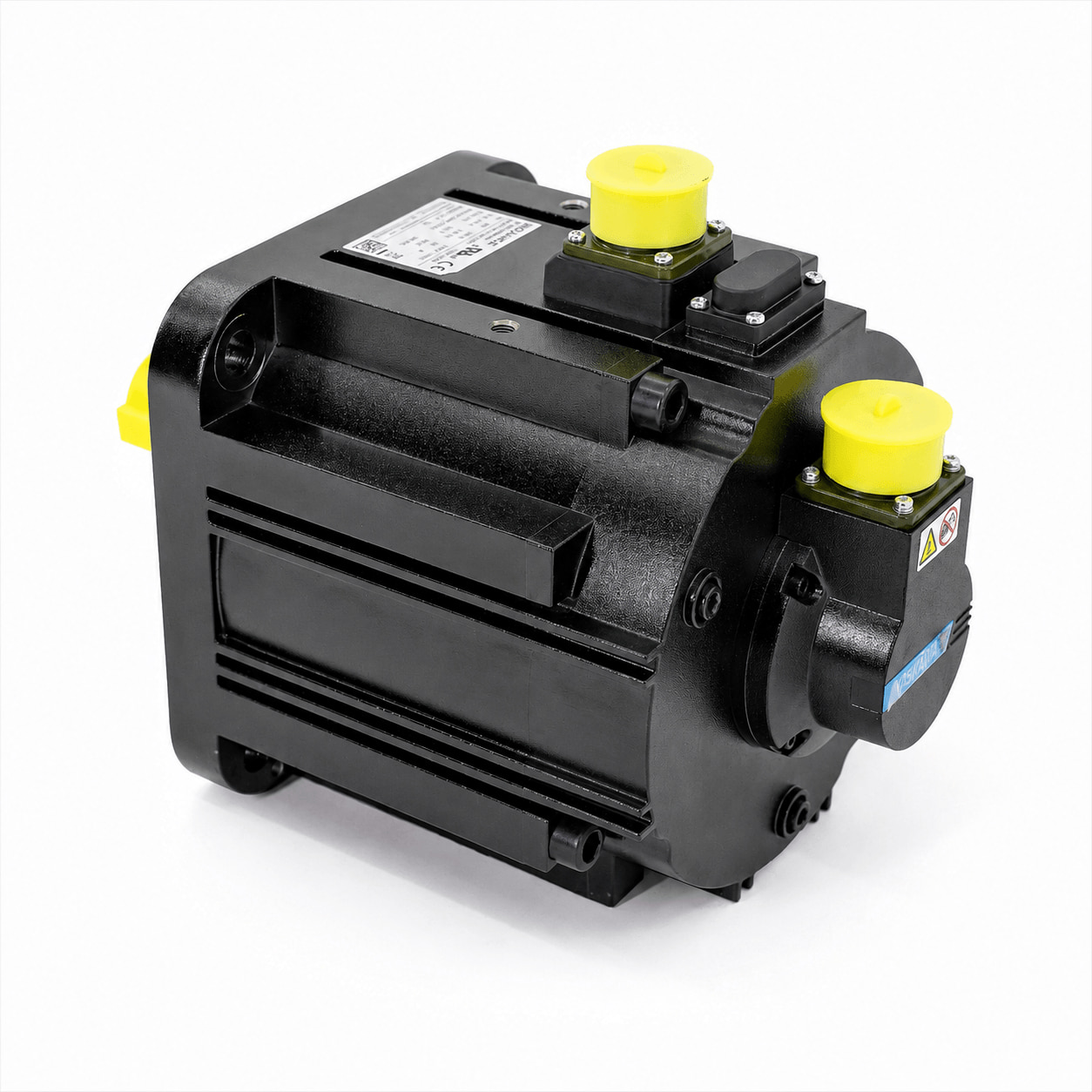

Servomotor (incluido)
Categoría	Especificación
Tipo de codificador	Codificador rotatorio absoluto de 23 bits (8.388.608 ppr)
Protocolo de comunicación	EtherCAT
Potencias nominales disponibles	1,3 kW / 1,8 kW / 2,9 kW / 4,4 kW / 5,5 kW / 7,5 kW

Aplicaciones compatibles
Polipastos de cadena servoaccionados: instalación nueva o actualización a partir de un motor convencional + codificador.
Unidades portadoras activas de carros motorizados sobre rieles
Sistemas de pantallas LED cinéticas (ejes de desplazamiento lineal e inclinación rotatoria)
Plataformas elevadoras servoeléctricas y plataformas de tijera
Sistemas de automatización de escenarios personalizados que requieren unidades de accionamiento distribuidas.


Integración
El kit de servomotor y variador BW es una unidad nativa en el Sistema de guerreros negrosSe conecta directamente al Controlador maestro de servos BW-MC a través de la topología de anillo EtherCAT y es totalmente direccionable dentro de Software de simulación 3D Pando Para la previsualización y la programación de señales. Sin puentes de protocolo de terceros. Sin capas de configuración adicionales.


Se ofrecen, bajo petición, guías para la selección de la capacidad de accionamiento y personalización de la interfaz mecánica. Póngase en contacto con YZDITEC para la configuración específica de su aplicación.
