Automatización escénica sincronizada multieje personalizada para las finales musicales de la televisión nacional.

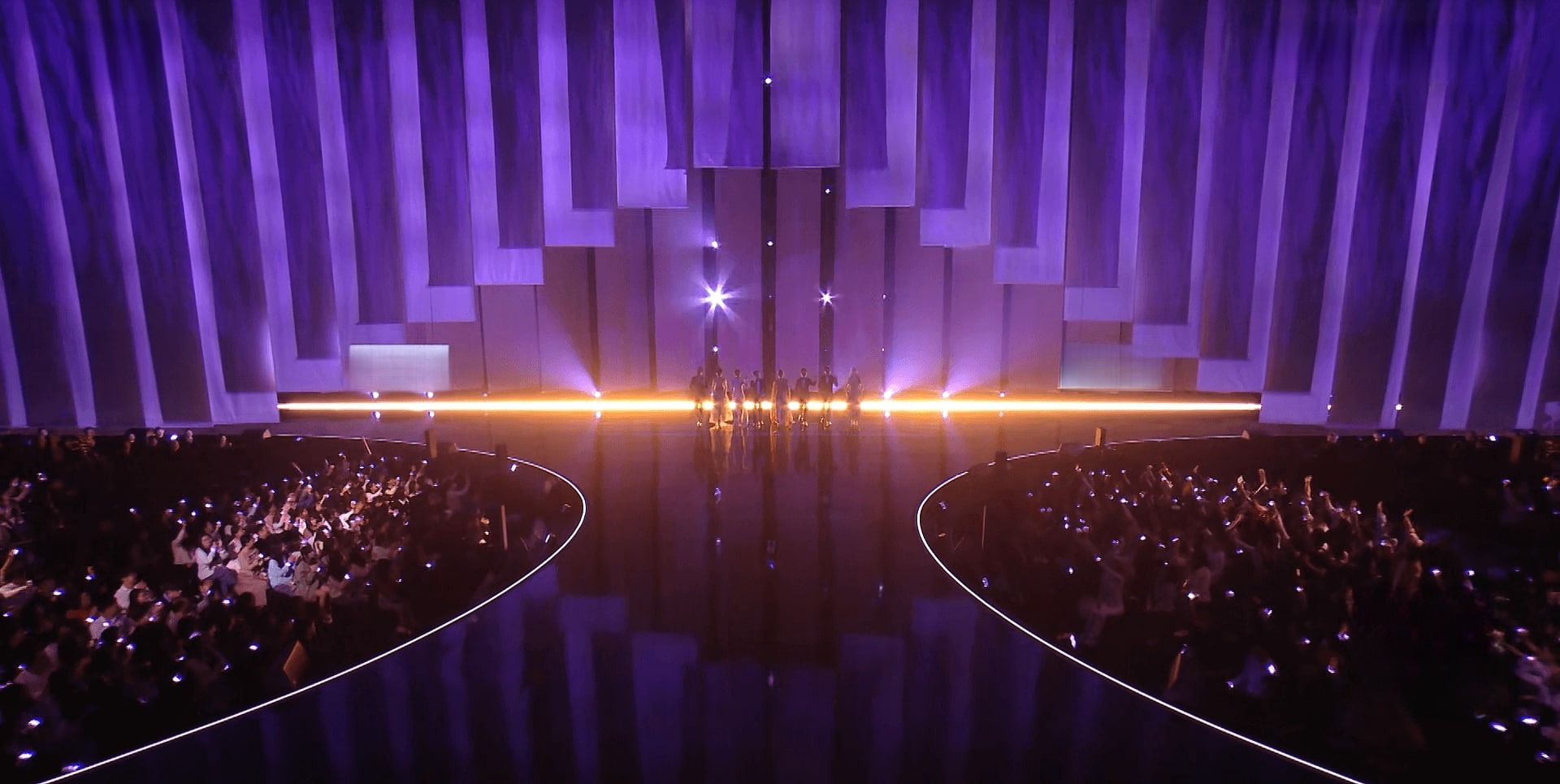

Fondo: Para la final de un concurso nacional de canto en horario estelar, nuestro equipo proporcionó un sistema de escenografía cinética de alta precisión capaz de convertir un concepto visual complejo —ondas verticales inspiradas en el arpa y el órgano de tubos— en un movimiento preciso, repetible y sincronizado con la música, tanto en los ensayos como en las retransmisiones en directo.

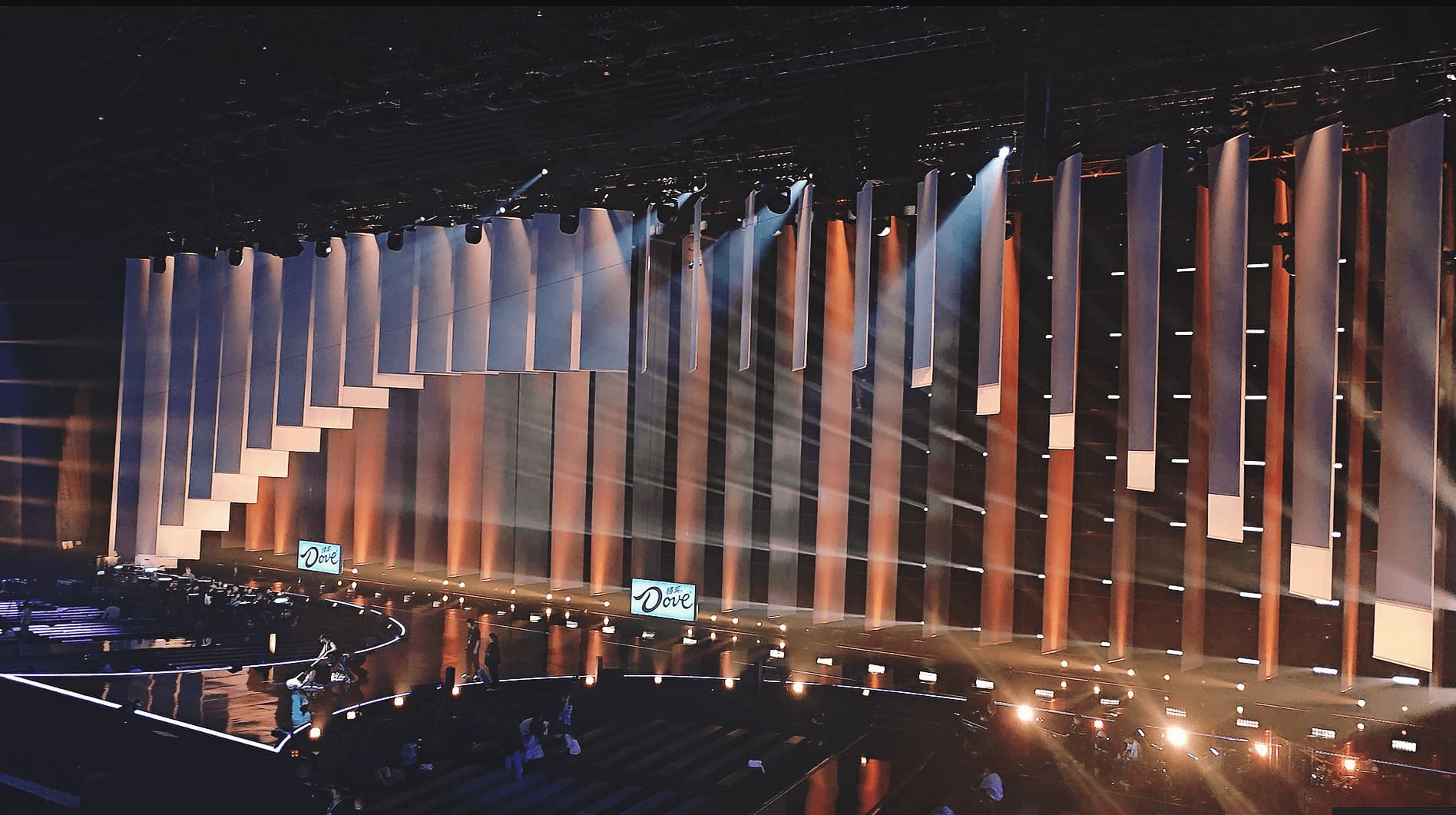

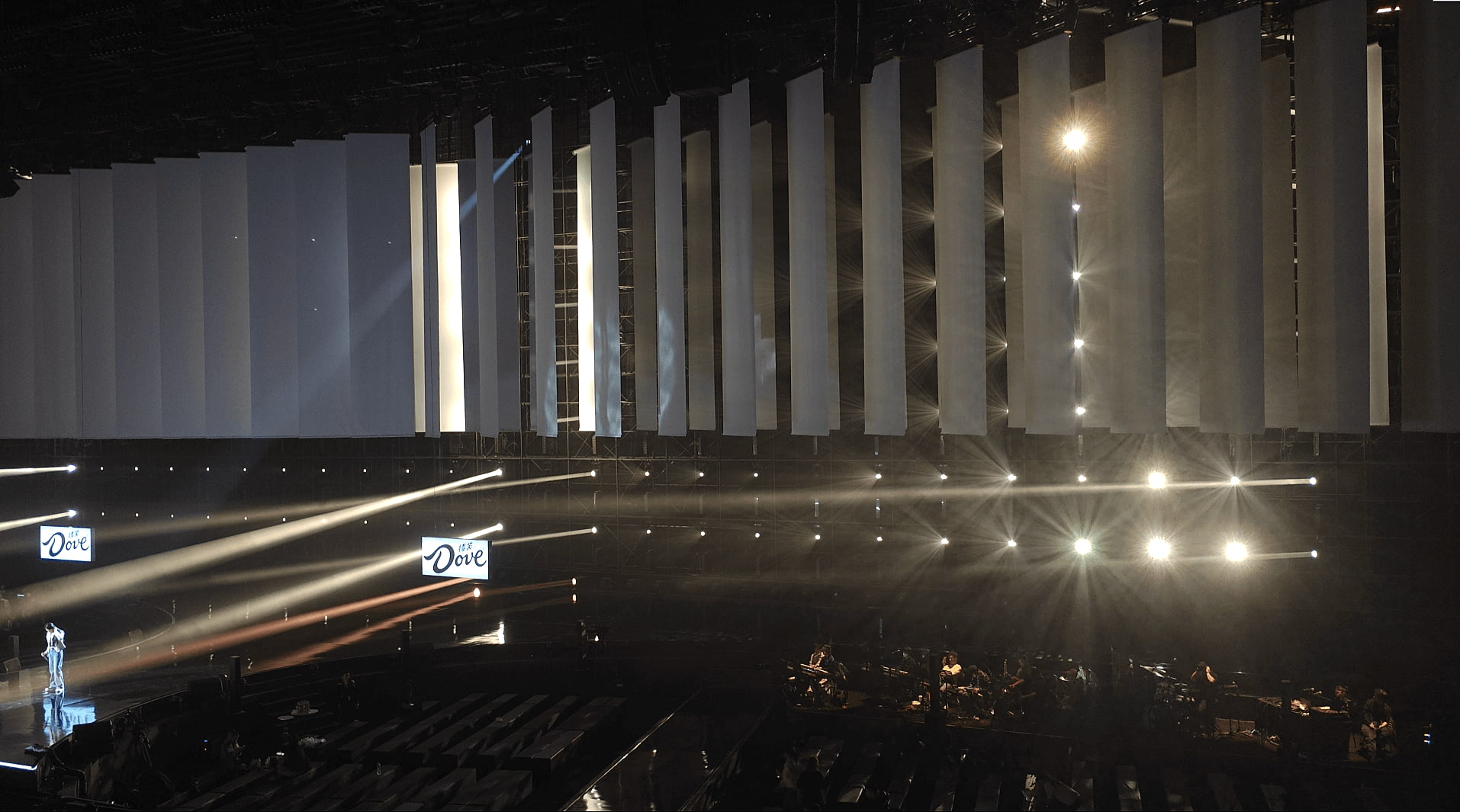

Se trata de una estructura de columnas elevadoras CNC de 120 ejes totalmente personalizada que sirvió como elemento de escenografía dinámico: una estructura de escenario con capacidad de movimiento que se eleva, gira y responde al ritmo del espectáculo, a la vez que funciona como una superficie LED sincronizada para efectos visuales y de movimiento integrados.

Resumen técnico

• 120 ejes sincronizados • Red determinista EtherCAT • Repetibilidad de ±1 mm • Validación mediante gemelo digital • Monitorización de seguridad en tiempo real • Arquitectura de movimiento modular

Principales desafíos

►Control de movimiento multieje: Cientos de columnas elevadoras que se mueven en patrones de ondas multicapa sincronizados con la música.

►Coherencia en las giras: Señales idénticas en diferentes recintos con distintas dimensiones de escenario.

►Fiabilidad de nivel profesional para radiodifusión: Bloqueos de seguridad, prevención de colisiones y posicionamiento estable bajo cargas dinámicas.

►Despliegue rápido: Tiempo de montaje y ensayo técnico reducido.

Nuestra solución — Sistema de automatización de escenarios Black Warrior

YZDITEC suministró un sistema de control de movimiento llave en mano basado en nuestra tecnología patentada. Consola inteligente para automatización de escenarios:

►Control determinista en tiempo real mediante EtherCAT: 120 ejes sincronizados con una repetibilidad de ±1 mm.

►Nodos de movimiento modulares: Controladores y unidades de accionamiento distribuidos para una configuración escalable y un cableado simplificado.

►Verificación de gemelos digitales: Simulación 3D para el diseño de señales, la validación cinemática y las pruebas preliminares sin colisiones.

►Sistema de seguridad integrado: Monitorización en tiempo real, enclavamientos de hardware y detección automática de colisiones.

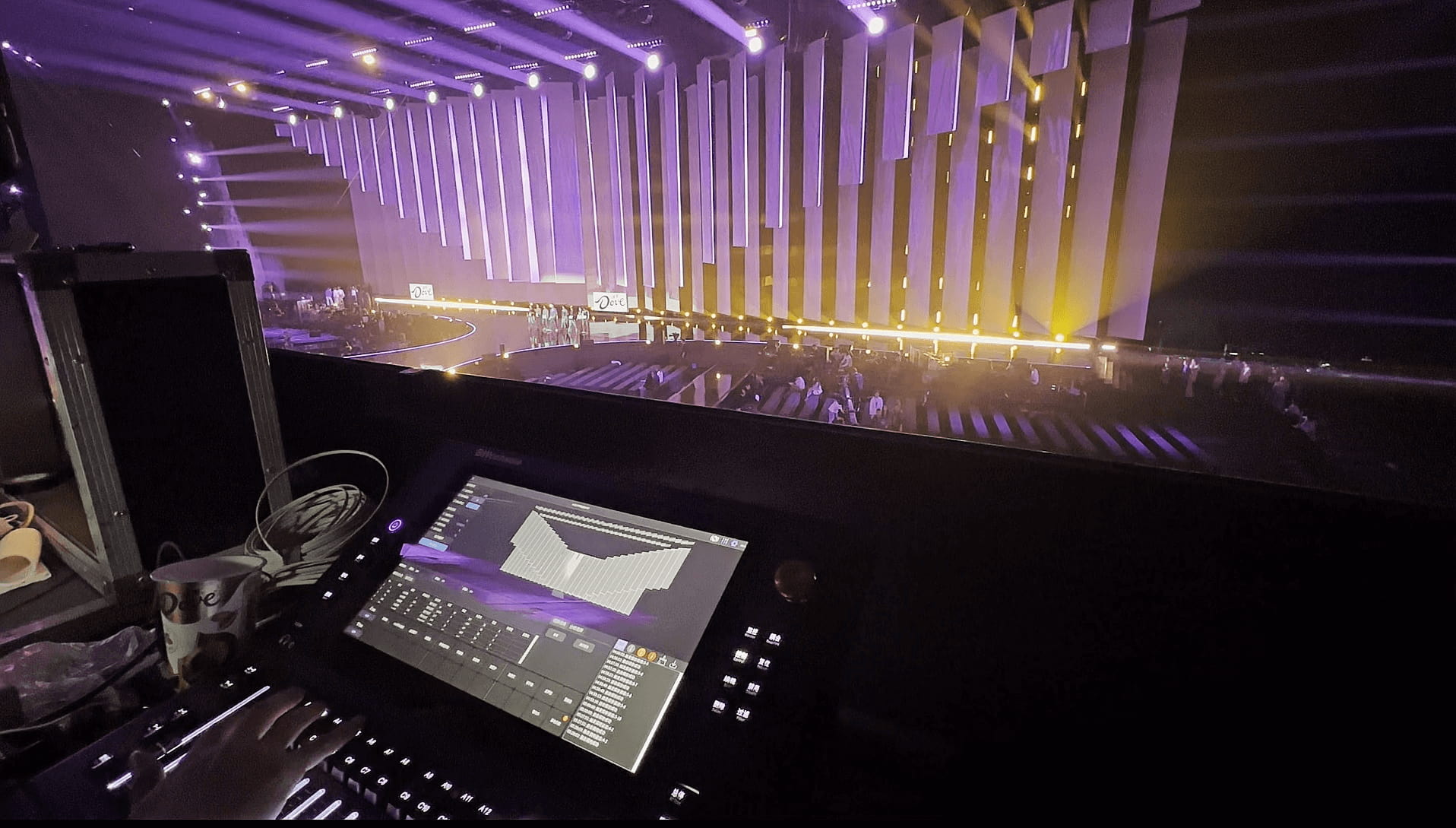

►Interfaz hombre-máquina (HMI) centrada en el operador: programación de señales, anulaciones en directo, diagnósticos y una biblioteca de señales estandarizada para una rápida adaptación al recinto.

Implementación y aceptación

►La puesta en marcha mediante gemelos digitales minimizó el tiempo de configuración in situ.

►Aceptación completa en vivo in situ realizada con señales de ondas sincronizadas de 120 ejes.

►Se validaron la seguridad, la repetibilidad y la respuesta del sistema en tiempo real en condiciones de transmisión.

Resultados y beneficios

►Coherencia creativa: Reproducción precisa de la compleja coreografía de ondas en todos los espectáculos.

►Tiempo de configuración reducido: Arquitectura modular + gemelo digital = carga y depuración más rápidas.

►Seguridad operativa: Monitorización continua y prevención automatizada de colisiones para garantizar la fiabilidad en la transmisión.

►Escalabilidad: Fácilmente ampliable y adaptable a diferentes tamaños de escenario y a las necesidades de futuras giras.

Para ver la historia completa, haga clic a continuación para ver el vídeo completo.
